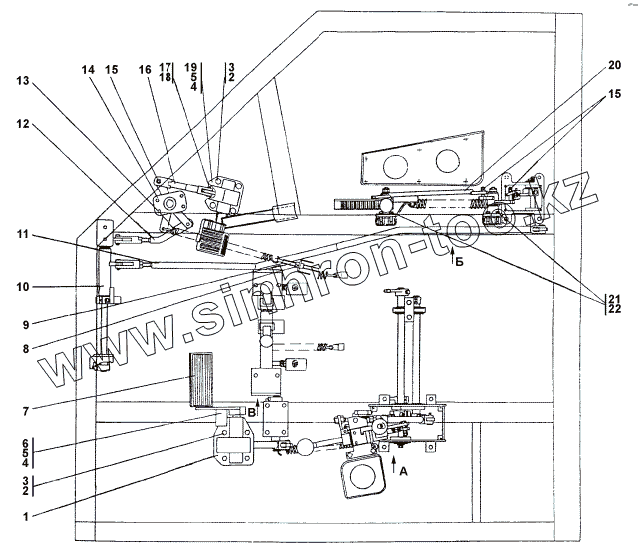

Каталог запасных частей к технике: Промтрактор ТГ-121Я. 311102-13-50СП Привод управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
6
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
15
16
17
17
18
19
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
311102-13-50-20СП 311102-13-50-20СП Привод управления
311102-13-50СП 311102-13-50СП Привод управления
1 312001-13-20СП Корпус
1 312001-13-20-20СП Корпус
2 Шайба 10 ОТ Шайба 10 ОТ
3 Болт М10-6gx30 Болт М10-6gx30
4 34 0350 Шпонка 5х7,5 ГОСТ 24071-80
5 Болт М8-6gx30 Болт М8-6gx30
6 3501-13-138СП Педаль
6 3501-13-138-20СП Педаль
7 40 0359-01 Накладка педали
8 30 0220-20 Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70
8 30 0220 Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70
9 2501-13-96 Растяжка
9 2501-13-96-20 Растяжка
10 312001-13-39-02СП Мостик
10 312001-13-39-02-20СП Мостик
11 312001-13-40-20СП Тяга
11 312001-13-40СП Тяга
12 312001-13-65СП Тяга
12 312001-13-65-20СП Тяга
13 700-38-2742-01 Пружина
13 700-38-2742-01-20 Пружина
14 3501-13-202СП Мостик
15 Гайка М6 Гайка М6
16 3501-13-200СП Тяга
17 404-13-269-20 Ось
17 404-13-269 Ось
18 Шплинт 3,2x14 Шплинт 3,2x14
19 312001-13-77-20СП Педаль
19 312001-13-77СП Педаль
20 3501-13-218СП Тяга
21 Болт М8-6gx25 Болт М8-6gx25
22 Шайба 8Т Шайба 8Т
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
