Каталог запасных частей к технике: Промтрактор ТГ-121Я. 2502-10-153-03СП Щиток приборов
1
1
2
2
3
4
5
6
7
8
8
9
10
10
11
12
13
14
14
15
16
16
17
17
18
18
18
20
20
20
20
20
21
22
22
23
23
23
24
24
24
25
25
26
27
27
27
27
28
28
29
29
29
30
30
31
32
32
32
33
34
35
36
36
37
37
38
39
40
41
41
42
42
43
43

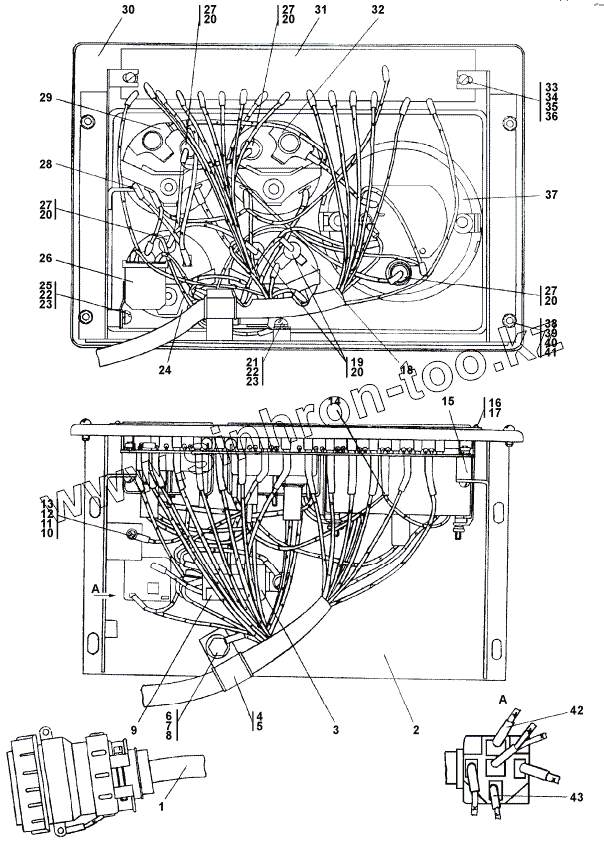

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2502-10-153-03-10СП | 2502-10-153-03-10СП | Щиток приборов | |
| 2502-10-153-03-20СП | 2502-10-153-03-20СП | Щиток приборов | |
| 2502-10-153-03СП | 2502-10-153-03СП | Щиток приборов | |
| 1 | 2502-10-154-01СП | Жгут | |
| 1 | 2502-10-154-01-20СП | Жгут | |
| 2 | 3501-10-171СП | Щиток | |
| 2 | 3501-10-171-20СП | Щиток | |
| 3 | 45 7374 8383 | Реле 9013747 | |
| 4 | 700-40-6684-04 | Прокладка | |
| 5 | 700-41-3179 | Хомутик | |
| 6 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 7 | Шайба 8Т | Шайба 8Т | |
| 8 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 8 | 31 0150 | Шайба 8 ГОСТ 11371-78 | |
| 9 | 45 7373 9016 | Колодка гнездовая 607605 | |
| 10 | 31 0020-20 | Шайба 3.01.08кп.0221 ГОСТ 11371-78 | |
| 10 | 31 0020 | Шайба 3.01.08кп.019 ГОСТ 11 371-78 | |
| 11 | Шайба 3 | Шайба 3 | |
| 12 | Гайка М3 | Гайка М3 | |
| 13 | Винт В.М3-6gx10 | Винт В.М3-6gx10 | |
| 14 | 2502-10-119-01-20СП | Провод 112 | |
| 14 | 2502-10-119-01СП | Провод 112 | |
| 15 | 3501-10-41 | Проставка | |
| 16 | 42 0354 | Табличка | |
| 16 | 42 0354-20 | Табличка | |
| 17 | Винт БКЖИ.758161.251-07 | Винт БКЖИ.758161.251-07 | |
| 17 | Винт БКЖИ.758161.251-03 | Винт БКЖИ.758161.251-03 | |
| 18 | 45 7382 1238 | Приемник указателя уровня топлива УБ170-01-У-ХЛ | |
| 18 | 45 7382 1329 | Приемник указателя уровня топлива УБ170-01-Т | |
| 18 | 45 7382 1248 | Приемник указателя уровня топлива УБ170-01-Э | |
| 20 | 45 7334 7329 | Патрон со штекером ЛВ211-3714329 | |
| 21 | Винт В.М6-6gx12 | Винт В.М6-6gx12 | |
| 22 | Шайба 6Т | Шайба 6Т | |
| 23 | 31 0110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 23 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 24 | 45 7383 2007 | Указатель напряжения 11.3812-Т | |
| 24 | 45 7383 2006 | Указатель напряжения 11.3812-Э | |
| 24 | 45 7383 2005 | Указатель напряжения 11.3812 | |
| 25 | 35 0420-20 | Винт В.М6-6gх8 ГОСТ 17473-80 | |
| 25 | 35 0420 | Винт В.М6-6gх8 ГОСТ 17473-80 | |
| 26 | Реле-сигнализатор 733.3747-10 | Реле-сигнализатор 733.3747-10 | |
| 27 | 34 6621 2401 | Лампа А24-2 | |
| 28 | 2502-10-120-20СП | Провод 110 | |
| 28 | 2502-10-120СП | Провод 110 | |
| 29 | 45 7382 2435 | Приемник указателя температуры УК171-01-Т | |
| 29 | 45 7382 2439 | Приемник указателя температуры УК171-01-Э | |
| 29 | 45 7382 2434 | Приемник указателя температуры УК171-01-У-ХЛ | |
| 30 | 3501-10-42 | Панель | |
| 30 | 3501-10-42-20 | Панель | |
| 31 | 313502-10-118-01СП | Плата | |
| 32 | 45 7382 3246 | Приемник указателя давления УК-170-03-Т | |
| 32 | 45 7382 3239 | Приемник указателя давления УК170-03-У-ХЛ | |
| 32 | 45 7382 2444 | Приемник указателя давления УК170-03-Э | |
| 33 | Винт В.М4-6gx25 | Винт В.М4-6gx25 | |
| 34 | Гайка М4 | Гайка М4 | |
| 35 | Шайба 4 | Шайба 4 | |
| 36 | 31 0050 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 36 | 31 0050-20 | Шайба 4.01.08кп.0221 ГОСТ 11371-78 | |
| 37 | 45 7383 3225 | Тахометр 2527.3813 | |
| 37 | 45 7383 3224 | Тахометр 2521.3813 | |
| 38 | Винт В.М5-6gx12 | Винт В.М5-6gx12 | |
| 39 | Гайка М5 | Гайка М5 | |
| 40 | Шайба 5 | Шайба 5 | |
| 41 | 31 0080 | Шайба 5.01.10.019 ГОСТ 11371-78 | |
| 41 | 31 0080-20 | Шайба 5.01.10.0221 ГОСТ 11371-78 | |
| 42 | 404-10-180-78СП | Провод | |
| 42 | 404-10-180-78-20СП | Провод | |
| 43 | 3501-10-159-20СП | Провод | |
| 43 | 3501-10-159СП | Провод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
