Каталог запасных частей к технике: Промтрактор ТГ-121Я. 1501-15-20СП Блок управления

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

8

9

10

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

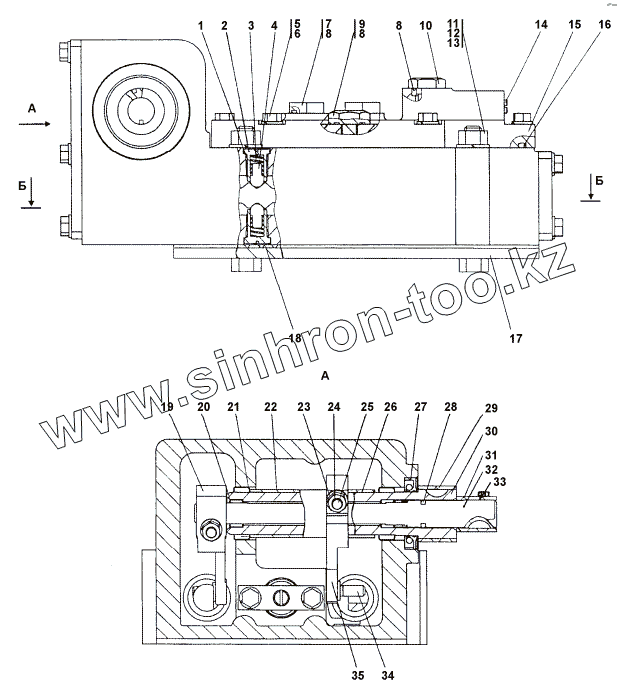

Позиция на иллюстрации	Заводской номер детали		Название детали
1501-15-20-20СП	1501-15-20-20СП		Блок управления
1501-15-20СП	1501-15-20СП		Блок управления
1	014-018-25-2-51-1668		Кольцо 014-018-25-2-51-1668
2	1501-15-11		Корпус фиксатора
3	38 5092		Пружина
4	1501-15-12		Фиксатор
5	Болт М8-6gx30		Болт М8-6gx30
6	Шайба 8Т		Шайба 8Т
7	37 5330		Пробка
8	018-022-25-2-51-1668		Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
9	1501-15-48		Болт специальный
10	1501-15-130СП		Дроссель
11	28 0388-20		Болт М12-6gх90.58.029 ГОСТ 7795-70
11	28 0388		Болт М12-6gх90.58.019 ГОСТ 7795-70
12	Гайка М12		Гайка М12
13	Шайба 12		Шайба 12
14	37 0140-08		Пробка КГ1/8”
15	1501-15-2		Крышка
16	190-195-36-2-51		Кольцо 190-195-36-2-51
17	1501-15-23		Крышка
18	45 0291		Прокладка
19	1501-15-19		Рычаг
20	941/15		Подшипник 941/15
21	941/30		Подшипник 941/30
22	1501-15-17		Втулка
23	2501-15-226		Прокладка
24	Гайка М6		Гайка М6
25	Клин шатуна 115-111.08.00.08		Клин шатуна 115-111.08.00.08
26	1501-15-17-01		Втулка
27	2.2-30x52-3		Манжета 2.2-30x52-3
28	016-020-25-2-51-1668		Кольцо ГОСТ 9833-73/ГОСТ 18829-73
29	2501-15-152		Труба
30	1501-15-15		Валик
31	2501-15-152-01		Труба
32	1501-15-16		Валик
33	Болт М8-6gx16		Болт М8-6gx16
34	1501-15-22		Палец
35	1501-15-18		Рычаг

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
