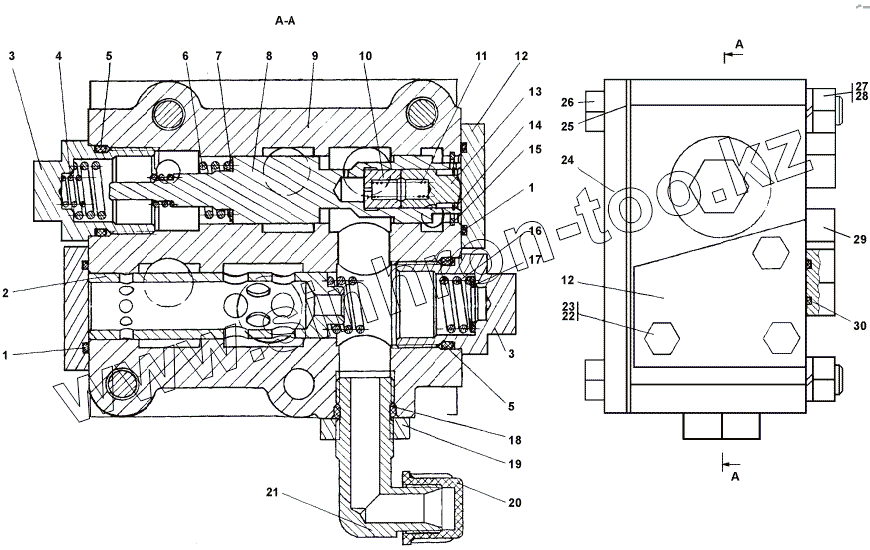

Каталог запасных частей к технике: Промтрактор ТГ-121Я. 1101-15-15-01СП Делитель потока

Тип техники

Марка

Модель

Схема

1

1

2

3

3

3

4

5

5

6

7

8

9

9

10

11

12

12

13

14

15

16

17

18

19

21

21

22

22

23

24

25

25

26

26

27

28

29

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1101-15-15-01-20СП	1101-15-15-01-20СП		Делитель потока
1101-15-15-01СП	1101-15-15-01СП		Делитель потока
1	034-038-25-2-3		Кольцо 034-038-25-2-3
2	1101-15-47		Золотник
3	1101-15-51		Пробка
3	1101-15-51-20		Пробка
4	38 5274		Пружина
5	032-038-36-2-51-1668		Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
6	38 5578		Пружина
7	31 0280		Шайба 16х1.01.10,019 ГОСТ 10450-78
8	1101-15-46		Золотник
9	1101-15-45-20		Корпус
9	1101-15-45		Корпус
10	1101-15-49		Клапан
11	700-38-2556		Пружина
12	1101-15-50		Крышка
13	1101-15-48		Плунжер
14	58 0160		Кольцо С16
15	58 0272		Кольцо С28 ГОСТ 13941-86
16	38 5438		Пружина
17	31 0210		Шайба 12х2.01.08кп.019 ГОСТ 11371-78
18	021-027-36-2-51-1668		Кольцо 021-027-36-2-51-1668
19	Н.036.23.072		Контргайка
21	41 5235-20		Угольник ввертной
21	41 5235		Угольник ввертной
22	Шайба 10		Шайба 10
23	Болт М8-6gx25		Болт М8-6gx25
24	312001-15-11		Крышка
25	45 0281-20		Прокладка
25	45 0281		Прокладка
26	28 1389-20		Болт М12-6gх100
26	28 1389		Болт М12-6gх100
27	Гайка М12		Гайка М12
28	Шайба 12		Шайба 12
29	37 5331-20		Пробка
29	37 5331		Пробка
30	018-022-25-2-51-1668		Кольцо ГОСТ 9833-73/ТУ 38.005.204-84

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
