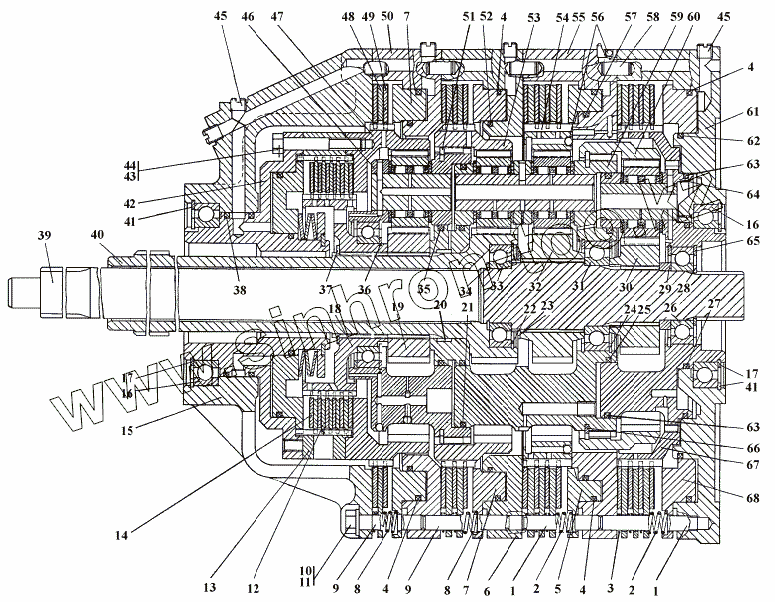

Каталог запасных частей к технике: Промтрактор ТГ-121Я. 1101-12-9СП Коробка передач планетарная

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
4
4
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
63
64
65
66
67
68
Позиция на иллюстрации Заводской номер детали Название детали
1101-12-9СП 1101-12-9СП Коробка передач планетарная
1 47 5341 Палец
2 38 5483-01 Пружина
3 38 5212 Пружина
4 2501-12-181-44 Кольцо уплотнительное
5 1101-12-12 Поршень
6 1101-12-3 Корпус
7 1101-12-11 Поршень
8 38 5479-01 Пружина
9 47 5340 Палец
10 1101-12-36 Болт специальный
11 31 0225 Шайба
12 312001-90-39 Диск
13 1101-12-16 Барабан
14 312001-90-17СП Диск
15 1101-12-77 Корпус
16 1000922Л Подшипник 1000922Л
17 58 0805 Кольцо С110
18 1101-12-17 Барабан
19 1101-12-22 Шестерня
20 1101-12-30 Втулка
21 2501-12-181-27 Кольцо уплотнительное
22 58 0680 Кольцо С85 ГОСТ 13941-86
23 58 0609 Кольцо С60
24 700-58-2278 Кольцо С90
25 2501-12-181-22 Кольцо уплотнительное
26 208 Подшипник 208
27 2501-12-181-23 Кольцо уплотнительное
28 58 0404 Кольцо С40
29 1101-12-69 Кольцо
30 1101-12-24 Шестерня
31 210 Подшипник 210
32 1101-12-23 Шестерня
33 209 Подшипник 209
34 58 0434 Кольцо С45
35 2501-12-181-35 Кольцо уплотнительное
36 58 0679 Кольцо С85
37 58 0670 Кольцо С70
38 1101-12-67 Кольцо уплотнительное
39 1101-12-14 Вал
40 1101-12-107СП Вал
41 58 0850 Кольцо С150.Ц9хр ГОСТ 13941-86
42 1101-12-100СП Бустер
43 Проволока КС-1,6 Проволока КС-1,6
44 28 0266-03 Болт 3М10-6gх60
45 37 0260 Пробка 3-кг1/4"
46 1101-12-101СП Водило
47 1101-12-18 Шестерня
48 1101-12-35 Диск
49 1101-12-104СП Диск
50 1101-12-76 Корпус
51 58 5948-01 Кольцо
52 2501-12-181-40 Кольцо уплотнительное
53 1101-12-19 Шестерня
54 1101-12-20 Шестерня
55 1101-12-75 Корпус
56 Шарик Б6-200 Шарик Б6-200
57 2501-12-181-41 Кольцо уплотнительное
58 32 5382 Штифт
59 1101-12-105СП Водило
60 1101-12-21 Шестерня
61 1101-12-74 Корпус
62 2501-12-181-39 Кольцо уплотнительное
63 2501-12-181-32 Кольцо уплотнительное
64 1101-12-103СП Водило
65 58 0676 Кольцо С80 ГОСТ 13940-86
66 58 5948 Кольцо
67 1101-12-37 Барабан
68 1101-12-13 Поршень
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
