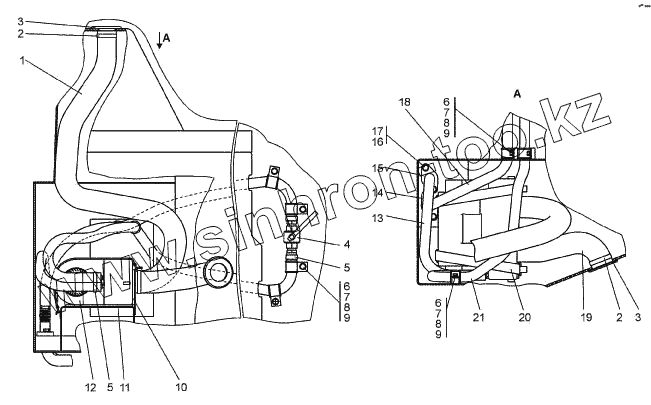

Каталог запасных частей к технике: Промтрактор Т-9.01Я. Установка зависимого отопителя кабины

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
0901-47-2СП(SP)
1
2
2
3
3
4
5
5
6
6
6
7
7
7
8
8
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
0901-47-2СП(SP) 0901-47-2СП(SP) Установка зависимого отопителя кабины
1 Гофрошланг 174025000 Гофрошланг 174025000
2 Шланговый хомут DIN 3017-AS70-90/12C7-W2 Шланговый хомут DIN 3017-AS70-90/12C7-W2
3 Сопло 33031311 Сопло 33031311
4 1101-47-11СП(SP) Кран
5 Шланговый хомут DIN 3017-AS20-32/12C7-W2 Шланговый хомут DIN 3017-AS20-32/12C7-W2
6 700-40-6927 Прокладка
7 700-41-3307 Хомутик
8 Болт M8-6gx16 Болт M8-6gx16
9 Шайба 8Т Шайба 8Т
10 40 0492 Прокладка
11 40 0491 Прокладка
12 Отопитель зависимый Xeros 4000ref.06 Отопитель зависимый Xeros 4000ref.06
13 46 0601-17 Рукав
14 0901 -47-78-01СП(SP) Трубопровод
15 0901-47-78СП(SP) Трубопровод
16 Шайба 10 ОТ Шайба 10 ОТ
17 Болт M10-6gx30 Болт M10-6gx30
18 46 0601-41 Рукав
19 Гофрошланг 174025000 Гофрошланг 174025000
20 Ремень 2105-1311090 Ремень 2105-1311090
21 46 0601-42 Рукав
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
