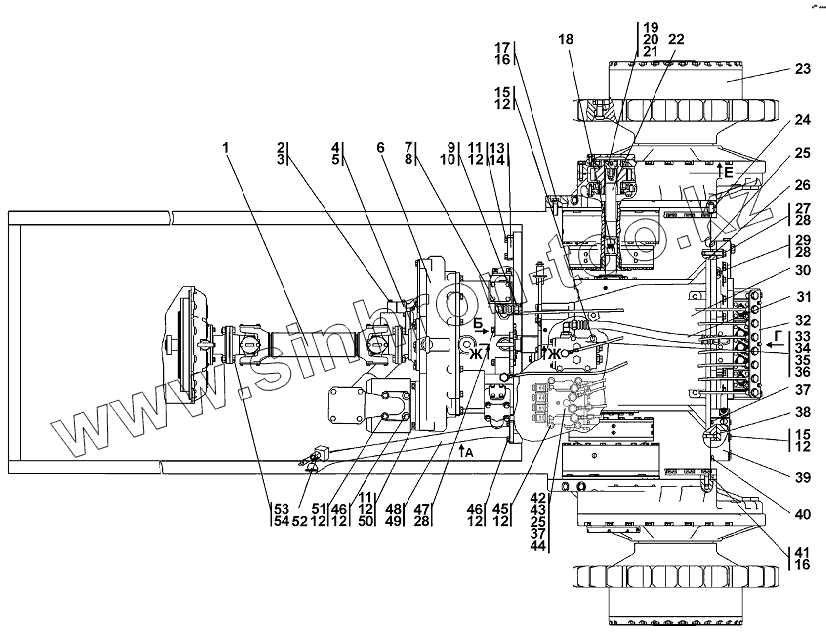

Каталог запасных частей к технике: Промтрактор Т-9.01Я. Установка трансмиссии
0901-16-1-01-20СП(SP)
0901-16-1-01СП(SP)
1
2
2
3
4
5
6
6
7
7
8
9
9
10
11
11
12
12
12
12
12
12
12
12
13
13
14
14
15
15
15
15
16
17
17
18
19
20
21
22
23
23
24
25
25
26
27
27
28
28
28
29
29
30
30
31
31
32
32
33
33
34
35
36
37
37
38
39
39
40
41
41
42
42
43
44
45
45
46
46
47
47
48
48
49
49
50
50
51
51
52
52
53
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0901-16-1-01-20СП(SP) | 0901-16-1-01-20СП(SP) | Установка трансмиссии | |
| 0901-16-1-01СП(SP) | 0901-16-1-01СП(SP) | Установка трансмиссии | |
| 1 | Вал карданный 1101-49-1-03 | Вал карданный 1101-49-1-03 | |
| 2 | 28 0150-20 | Болт М8-6gх55 | |
| 2 | 28 0150 | Болт М8-6gх55 | |
| 3 | Шайба 8 Т | Шайба 8 Т | |
| 4 | 1101-16-102СП(SP) | Фланец | |
| 5 | Кольцо 020-025-30-2-51-1668 | Кольцо 020-025-30-2-51-1668 | |
| 6 | 1101-14-2-01СП(SP) | Гидротрансформатор с редуктором привода насосов | |
| 6 | 1101-14-2-01-20СП -20(SP) | Гидротрансформатор с редуктором привода насосов | |
| 7 | 404-26-213-24-20СП -20(SP) | Рукав | |
| 7 | 404-26-213-24СП(SP) | Рукав | |
| 8 | Кольцо 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 9 | 5001-26-78 | Штуцер ввертной | |
| 9 | 5001-26-78-20 | Штуцер ввертной | |
| 10 | 018-022-25-2-51-1668 | Кольцо | |
| 11 | Болт М12-6gх35 | Болт М12-6gх35 | |
| 12 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 13 | 0901-16-15 | Крышка | |
| 13 | 0901-16-15-20 | Крышка | |
| 14 | 45 0342 | Прокладка | |
| 14 | 45 0342-20 | Прокладка | |
| 15 | 28 0383-01 | Болт М12-6gх85 | |
| 15 | 28 0383-01-20 | Болт М12-6gх85 | |
| 16 | Шайба 16 ОТ | Шайба 16 ОТ | |
| 17 | 28 0551-20 | Болт M16-6gx50 | |
| 17 | 28 0551 | Болт M16-6gx50 | |
| 18 | 1101-16-113СП(SP) | Торсион | |
| 19 | 1101-19-38 | Крышка | |
| 20 | Кольцо 045-050-30-2-51-1668 | Кольцо 045-050-30-2-51-1668 | |
| 21 | 58 0515 | Кольцо С52 | |
| 22 | 1101-16-113-03СП(SP) | Торсион | |
| 23 | 0912-19-3-20СП(SP) | Передача бортовая фрикцион и тормоз | |
| 23 | 0912-19-2СП(SP) | Передача бортовая фрикцион и тормоз | |
| 24 | 32 5520 | Штифт | |
| 25 | Кольцо 032-038-36-2-51-1668 | Кольцо 032-038-36-2-51-1668 | |
| 26 | 40 0468-42 | Кольцо | |
| 27 | 28 0507-02 | Болт M14x1,5-6gx65 | |
| 27 | 28 0507-02-20 | Болт M14x1.5-6gx65 | |
| 28 | Шайба 14 ОТ | Шайба 14 ОТ | |
| 29 | 28 0507-01-20 | Болт M14x1,5-6gx45 | |
| 29 | 28 0507-01 | Болт M14x1,5-6gx45 | |
| 30 | 0901-12-14СП(SP) | Блок трансмиссии | |
| 30 | 0901-12-14-20СП(SP) | Блок трансмиссии | |
| 31 | 46-26-355-22СП(SP) | Рукав высокого давления | |
| 31 | 46-26-355-22-20СП -20(SP) | Рукав высокого давления | |
| 32 | 1101-15-22СП(SP) | Система диагностики | |
| 32 | 1101-15-22-20СП(SP) | Система диагностики | |
| 33 | 0901-15-4-20СП(SP) | Клапан | |
| 33 | 0901-15-4СП(SP) | Клапан | |
| 34 | Кольцо 026-032-36-2-51-1668 | Кольцо 026-032-36-2-51-1668 | |
| 35 | Кольцо 034-040-36-2-51-1668 | Кольцо 034-040-36-2-51-1668 | |
| 36 | Кольцо 069-075-36-2-51-1668 | Кольцо 069-075-36-2-51-1668 | |
| 37 | Кольцо 042-050-46-2-51-1668 | Кольцо 042-050-46-2-51-1668 | |
| 38 | 32 5382 | Штифт | |
| 39 | 1101-15-10СП(SP) | Фильтр | |
| 39 | 1101-15-10-20СП(SP) | Фильтр | |
| 40 | Кольцо 115-125-58-2-51-1668 | Кольцо 115-125-58-2-51-1668 | |
| 41 | 28 0551-02 | Болт M16-6gx75 | |
| 41 | 28 0551-02-20 | Болт M16-6gx75 | |
| 42 | 313512-15-1-20СП(SP) | Блок управления | |
| 42 | 313512-15-1СП(SP) | Блок управления | |
| 43 | Кольцо 022-026-25-2-51-1668 | Кольцо 022-026-25-2-51-1668 | |
| 44 | Кольцо 030-035-30-2-ИРП-1314-1 | Кольцо 030-035-30-2-ИРП-1314-1 | |
| 45 | 28 0366-20 | Болт М12-6gх75 | |
| 45 | 28 0366 | Болт М12-6gх75 | |
| 46 | Болт М12-6gх30 | Болт М12-6gх30 | |
| 47 | 28 0507-03-20 | Болт M14x1,5-6gx80 | |
| 47 | 28 0507-03 | Болт M14x1,5-6gx80 | |
| 48 | 0901-16-15-20СП(SP) | Горловина | |
| 48 | 0901-16-15СП(SP) | Горловина | |
| 49 | 45 0310 | Прокладка | |
| 49 | 45 0310-20 | Прокладка | |
| 50 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 | |
| 50 | 31 0210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 51 | 28 0379-20 | Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70 | |
| 51 | 28 0379 | Болт 3М12-6gх65 | |
| 52 | 46-14-141СП(SP) | Сапун | |
| 52 | 46-14-141-20СП(SP) | Сапун | |
| 53 | 1101-16-43 | Болт специальный | |
| 53 | 1101-16-43-20 | Болт специальный | |
| 54 | 4599651314 | Гайка М16х1,5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
