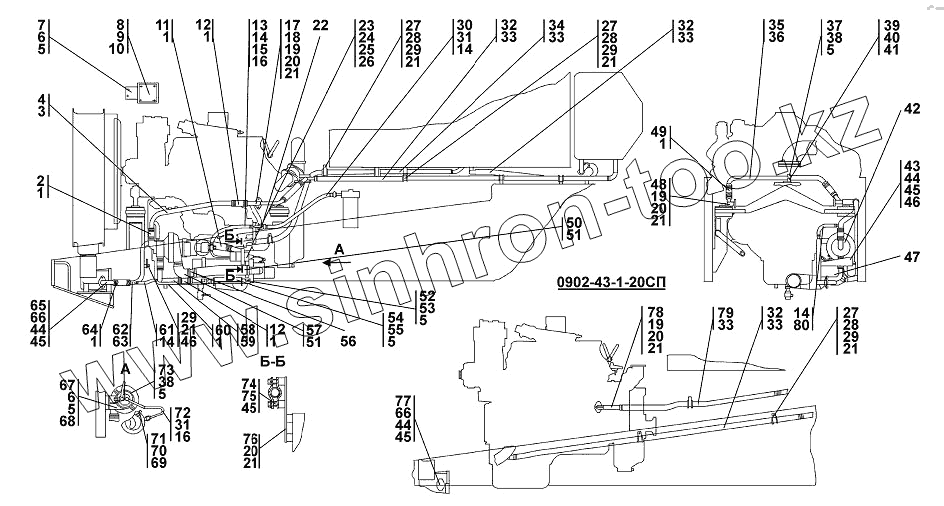

Каталог запасных частей к технике: Промтрактор Т-9.01Я. Установка системы подогрева

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
2
3
4
5
5
5
5
5
5
6
6
7
8
9
10
11
12
12
13
14
14
14
14
15
16
16
17
18
19
19
19
20
20
20
20
21
21
21
21
21
21
21
21
22
23
24
25
26
27
27
27
28
28
28
29
29
29
29
30
31
31
32
32
32
32
33
33
33
33
33
34
35
36
37
38
38
39
40
41
42
43
44
44
44
45
45
45
45
46
46
47
48
49
50
51
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
Позиция на иллюстрации Заводской номер детали Название детали
Шайбы Шайбы Шайбы
1 Шланговый хомут DIN3017 AS30-45/12C7-W2 Шланговый хомут DIN3017 AS30-45/12C7-W2
2 46 1201-02 Рукав
3 0902-43-24СП (SP) Трубопровод
4 0902-43-15СП (SP) Трубопровод
5 Шайба 12 ОТ Шайба 12 ОТ
6 Болт М 12x1,25-6gx20 Болт М 12x1,25-6gx20
7 312505-43-17-01 СП (SP) Корпус
8 Винт ВМ5-6gх12 Винт ВМ5-6gх12
9 Шайба 5 Шайба 5
10 Щиток управления ПЖД-600И-1015410 Щиток управления ПЖД-600И-1015410
11 46 1201-13 Рукав
12 46 1201-04 Рукав
13 46 0501-06 Рукав
14 Шланговый хомут DIN3017 AL12-22/9C7-W2 Шланговый хомут DIN3017 AL12-22/9C7-W2
15 2501-43-254СП(SP) Наконечник
16 700-41-2622 Болт зажимной
17 0602-43-36СП (SP) Трубопровод
18 1102-43-35-01 (SP) Трубопровод
19 45 0293 Прокладка
20 Болт M8-6gx20 Болт M8-6gx20
21 Шайба 8Т Шайба 8Т
22 311506-43-107СП(SP) Кран
23 Болт М6-6gх16 Болт М6-6gх16
24 Шайба 6Т Шайба 6Т
25 Коммутатор транзисторный 9301.3734 Коммутатор транзисторный 9301.3734
26 Модуль зажигания отопителя 9301.3734-01 Модуль зажигания отопителя 9301.3734-01
27 700-40-6684-03 Прокладка
28 41 5320 Хомутик
29 Болт M8-6gx16 Болт M8-6gx16
30 2706-43-14СП (SP) Рукав
31 46-43-313 Прокладка
32 46 0601-45-20 Рукав
32 46 0601-45 Рукав
33 Шланговый хомут DIN3017 AS20-32/12C7-W2 Шланговый хомут DIN3017 AS20-32/12C7-W2
34 46 0601-48 Рукав
35 311102-43-18-01 (SP) Трубопровод
36 1102-43-33-02СП(SP) Трубопровод
37 2502-43-79 Прижим
38 Болт М 12x1,25-6gх40 Болт М 12x1,25-6gх40
39 0902-43-26СП (SP) Кронштейн
40 28 0521 Болт М16-6gх30
41 Шайба 16 ОТ Шайба 16 ОТ
42 Агрегат насосный ПЖД -30Л-1015200 Агрегат насосный ПЖД -30Л-1015200
43 0902-43-8 Кронштейн
44 Болт M10-6gx20 Болт M10-6gx20
45 Шайба 10 ОТ Шайба 10 ОТ
46 310150 Шайба 8.01.08кп.019 ГОСТ 11371-78
47 Котел подогревателя ПЖД -30Л-1015010 Котел подогревателя ПЖД -30Л-1015010
48 1102-43-37СП (SP) Трубопровод
49 46 0901-07 Рукав
50 46 1501-07 Рукав
51 Шланговый хомут DIN3017 AS50-70/12C7-W2 Шланговый хомут DIN3017 AS50-70/12C7-W2
52 0902-43-14СП (SP) Петля
53 28 0376 Болт М12-6gх55
54 0902-43-12СП (SP) Кронштейн
55 Болт М 12x1,25-6gх25 Болт М 12x1,25-6gх25
56 1106-43-122-01 Труба
57 400476 Патрубок
58 0902-43-13СП (SP) Трубопровод
59 0902-43-25СП (SP) Трубопровод
60 46 1201-01 Рукав
61 46 0401-04 Рукав
62 0902-43-16СП (SP) Трубопровод
63 0902-43-23СП (SP) Трубопровод
64 46 1201-05 Рукав
65 0902-43-17СП (SP) Трубопровод
66 403-60-209 Прокладка
67 0902-43-11 СП (SP) Кронштейн
68 310210 Шайба 12х2.01.10.019 ГОСТ 11371-78
69 Наконечник свечной с помехоподавителем СЭ12 Наконечник свечной с помехоподавителем СЭ12
70 Колпачок защитный проводов высокого напряжения 130-370-71486 Колпачок защитный проводов высокого напряжения 130-370-71486
71 312505-10-107СП(SP) Провод ВН
72 1102-43-25СП (SP) Трубопровод
73 1102-43-41-01 Зажим
74 2002-43-133 Прижим
75 28 0230 Болт М10-6gх25 ГОСТ 7796-70
76 1106-43-80СП(SP) Кронштейн
77 0902-43-26 Фланец
78 0902-43-22СП (SP) Трубопровод
79 46 0601-41-20 Рукав
80 46 0401-03 Рукав
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
