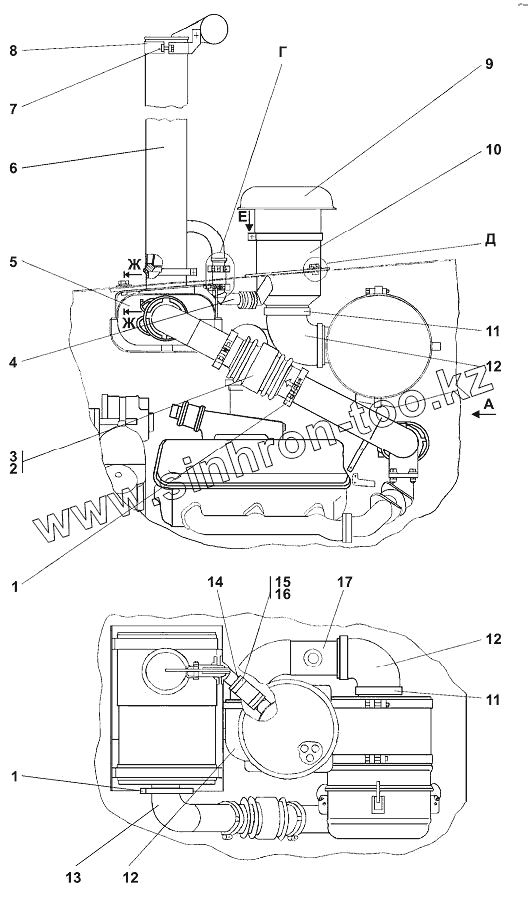

Каталог запасных частей к технике: Промтрактор Т-9.01Я. Установка систем воздухоочистки и выпуска
1
1
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
11
12
12
12
13
13
14
14
15
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1102-05-31-20СП (SP) | Хомут | |
| 1 | 1102-05-31СП (SP) | Хомут | |
| 2 | 47 9151 0000 02 | Компенсатор СК-524.000.00СБ | |
| 3 | Компенсатор ЕАЛР.302666.010СБ | Компенсатор ЕАЛР.302666.010СБ | |
| 4 | 0902-05-24СП(SP) | Труба | |
| 4 | 0902-05-24-20СП(SP) | Труба | |
| 5 | 0902-05-20СП (SP) | Глушитель | |
| 5 | 0902-05-20-20СП (SP) | Глушитель | |
| 6 | 0902-05-21 СП (SP) | Труба выпускная | |
| 6 | 0902-05-21-20СП(SP) | Труба выпускная | |
| 7 | 28 5230-20 | Болт | |
| 7 | 28 5230 | Болт | |
| 8 | 1102-05-37СП (SP) | Крышка с хомутом | |
| 8 | 1102-05-37-20СП(SP) | Крышка с хомутом | |
| 9 | 404-05-27СП(SP) | Воздухозаборник | |
| 9 | 404-05-27-20СП(SP) | Воздухозаборник | |
| 10 | 0902-05-11-20СП (SP) | Воздухоочиститель циклонный | |
| 10 | 0902-05-11 СП (SP) | Воздухоочиститель циклонный | |
| 11 | 2501-05-108СП(SP) | Хомут | |
| 11 | 2501-05-108-20СП(SP) | Хомут | |
| 12 | 45 3537 0308 | Шланг угловой 5320-1109375 | |
| 13 | 0902-05-26-20СП (SP) | Газовод | |
| 13 | 0902-05-26СП (SP) | Газовод | |
| 14 | 46 1401-20 | Рукав | |
| 14 | 46 1401 | Рукав | |
| 15 | 46-60-366СП(SP) | Хомут | |
| 15 | 46-60-366-20СП(SP) | Хомут | |
| 16 | Шланговый хомут DIN3017 AS40-60/12C7-W2 | Шланговый хомут DIN3017 AS40-60/12C7-W2 | |
| 17 | 0902-05-10-20СП(SP) | Воздуховод | |
| 17 | 0902-05-1 ОСП (SP) | Воздуховод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
