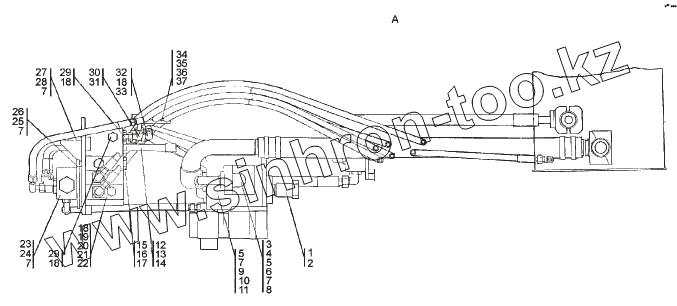

Каталог запасных частей к технике: Промтрактор Т-9.01Я. Установка гидросистемы
1
2
3
3
4
5
5
6
6
7
7
7
7
7
8
9
9
10
11
11
12
12
13
13
14
15
15
16
16
17
18
18
18
18
19
19
20
20
21
22
23
23
24
25
25
26
26
27
27
28
29
29
29
30
30
31
31
32
32
33
33
34
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2501-15-103 | Муфта | |
| 2 | 58 0307 | Кольцо С34 ГОСТ 13940-86 | |
| 3 | 0901-26-31-20 | Фланец | |
| 3 | 0901-26-31 | Фланец | |
| 4 | 44 0049 | Шайба защитная | |
| 5 | Болт M12-6gx40 | Болт M12-6gx40 | |
| 6 | 28 1389-20 | Болт М12-6gх100 | |
| 6 | 28 1389 | Болт М12-6gх100 | |
| 7 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 8 | Кольцо 038-046-46-2-51-1668 | Кольцо 038-046-46-2-51-1668 | |
| 9 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 9 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 10 | Кольцо 100-110-58-2- ИРП1314 | Кольцо 100-110-58-2- ИРП1314 | |
| 11 | Насос НШ 71А-3Т | Насос НШ 71А-3Т | |
| 11 | Насос НШ 71А-3 | Насос НШ 71А-3 | |
| 12 | 0901-26-10-20 | Штуцер ввертной | |
| 12 | 0901-26-10 | Штуцер ввертной | |
| 13 | 1101-26-223-20 | Шайба специальная | |
| 13 | 1101-26-223 | Шайба специальная | |
| 14 | Кольцо 030-036-36-2- ИРП1314 | Кольцо 030-036-36-2- ИРП1314 | |
| 15 | 1101-26-222 | Шайба специальная | |
| 15 | 1101-26-222-20 | Шайба специальная | |
| 16 | 1101-26-205 | Заглушка | |
| 16 | 1101-26-205-20 | Заглушка | |
| 17 | Кольцо 024-028-25-2-51-1668 | Кольцо 024-028-25-2-51-1668 | |
| 18 | 0602-28-136 | Шайба специальная | |
| 19 | 1101-26-206 | Заглушка | |
| 19 | 1101-26-206-20 | Заглушка | |
| 20 | 28 0250-20 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 20 | 28 0250 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 21 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 22 | Клапан 3SX14LX/P200 | Клапан 3SX14LX/P200 | |
| 23 | 0901-26-25-20СП(SP) | Клапан | |
| 23 | 0901-26-25СП(SP) | Клапан | |
| 24 | Болт M12-6gx25 | Болт M12-6gx25 | |
| 25 | 28 0320-20 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 25 | 28 0320 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 26 | 0901-26-23-20 | Планка | |
| 26 | 0901-2623 | Планка | |
| 27 | 0901 -26-19-20СП(SP) | Кронштейн | |
| 27 | 0901-26-19СП(SP) | Кронштейн | |
| 28 | Болт M12x1,25-6gx25 | Болт M12x1,25-6gx25 | |
| 29 | 0901-26-24-20 | Штуцер ввертной | |
| 29 | 0901-26-24 | Штуцер ввертной | |
| 30 | 311102-26-514-02 -20СП(SP) | Угольник | |
| 30 | 311102-26-514 -02СП(SP) | Угольник | |
| 31 | 311102-26-514-03 -20СП(SP) | Угольник | |
| 31 | 311102-26-514 -03СП(БР) | Угольник | |
| 32 | 0602-28-25-01-20СП -20(SP) | Угольник | |
| 32 | 0602-28-25-01CП(SP) | Угольник | |
| 33 | 0602-28-137 | Штуцер ввертной | |
| 33 | 0602-28-137-20 | Штуцер ввертной | |
| 34 | 0602-28-105-01-20 | Бугель | |
| 34 | 0602-28-105-01 | Бугель | |
| 35 | 51 5088 | Бонка | |
| 36 | Болт M8-6gx40 | Болт M8-6gx40 | |
| 37 | Шайба 8Т | Шайба 8Т |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
