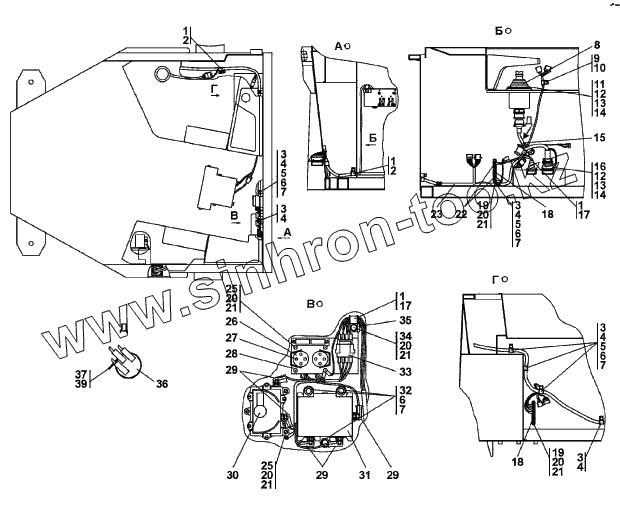

Каталог запасных частей к технике: Промтрактор Т-9.01Я. Установка электрооборудования пола кабины
1
1
1
1
2
2
3
3
3
3
3
4
4
4
4
4
5
5
5
6
6
6
6
7
7
7
7
7
8
9
10
11
12
12
13
13
14
14
14
15
15
16
17
17
18
18
19
19
20
20
20
20
20
21
21
21
21
21
21
22
23
23
25
25
26
27
28
28
29
29
29
30
31
32
33
33
34
35
36
36
37
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 700-40-6684-04 | Прокладка | |
| 2 | 700-41-3179 | Хомутик | |
| 3 | 700-40-6684-03 | Прокладка | |
| 4 | 700-41-3307 | Хомутик | |
| 5 | Болт M8-6gx16 | Болт M8-6gx16 | |
| 6 | Шайба 8Т | Шайба 8Т | |
| 7 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 7 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 8 | Аппарат управления АУГМП20.3 | Аппарат управления АУГМП20.3 | |
| 9 | 41 5119 | Хомутик | |
| 10 | 700-40-6684-06 | Прокладка | |
| 11 | Винт B.M4-6gx16 | Винт B.M4-6gx16 | |
| 12 | Гайка М4 | Гайка М4 | |
| 13 | Шайба 4 | Шайба 4 | |
| 14 | 310050 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 14 | 310050-20 | Шайба 4.01.08кп.0221 ГСТ 11371-78 | |
| 15 | 1102-10-178СП(SP) | Жгут | |
| 15 | 1102-10-178-20СП(SP) | Жгут | |
| 16 | Винт B.M4-6gx12 | Винт B.M4-6gx12 | |
| 17 | 700-41-2866 | Хомут | |
| 18 | 45 7373 2131 | Панель соединительная 17.3723.000 | |
| 19 | Болт M8-6gx20 | Болт M8-6gx20 | |
| 20 | Шайба 6Т | Шайба 6Т | |
| 21 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 21 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 22 | Винт B.M5-6gx16 | Винт B.M5-6gx16 | |
| 23 | 2502-10-168СП(SP) | Жгут | |
| 23 | 2502-10-168-20СП(SP) | Жгут | |
| 25 | Винт B.M6-6gx12 | Винт B.M6-6gx12 | |
| 26 | 45 7366 0001 | Розетка 47К ЫШ3.647.077ТУ | |
| 27 | Винт B.M3-6gx25 | Винт B.M3-6gx25 | |
| 28 | 2502-10-9 | Панель | |
| 28 | 2502-10-9-20 | Панель | |
| 29 | 700-40-5607 | Наконечник | |
| 30 | 45 7371 0912 | Регулятор напряжения 3712.37020010 ТУ37.463.120-91 | |
| 31 | Преобразователь напряжения ПН24/12.3 РИВП.453741.006ТУ | Преобразователь напряжения ПН24/12.3 РИВП.453741.006ТУ | |
| 32 | Болт M8-6gx35 | Болт M8-6gx35 | |
| 33 | 1102-10-170-20СП(SP) | Жгут | |
| 33 | 1102-10-170СП(SP) | Жгут | |
| 34 | Болт M6-6gx16 | Болт M6-6gx16 | |
| 35 | 2501-89-123СП(SP) | Клипса | |
| 36 | 45 7374 6293 | Прерыватель РС-493-3803010-Т | |
| 36 | 45 7374 6548 | Прерыватель РС-493-3803010 -У-ХЛ | |
| 37 | 41 5320 | Хомутик | |
| 39 | 700-40-6684-02 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
