Каталог запасных частей к технике: Промтрактор Т-9.01Я. Установка бака
1
2
3
3
4
4
5
6
7
7
8
9
10
11
12
13
13
13
14
14
14
15
16
17
17
17
17
18
18
18
20
20
21
21
22
23
23
24
24
25
26
27
28
28
29

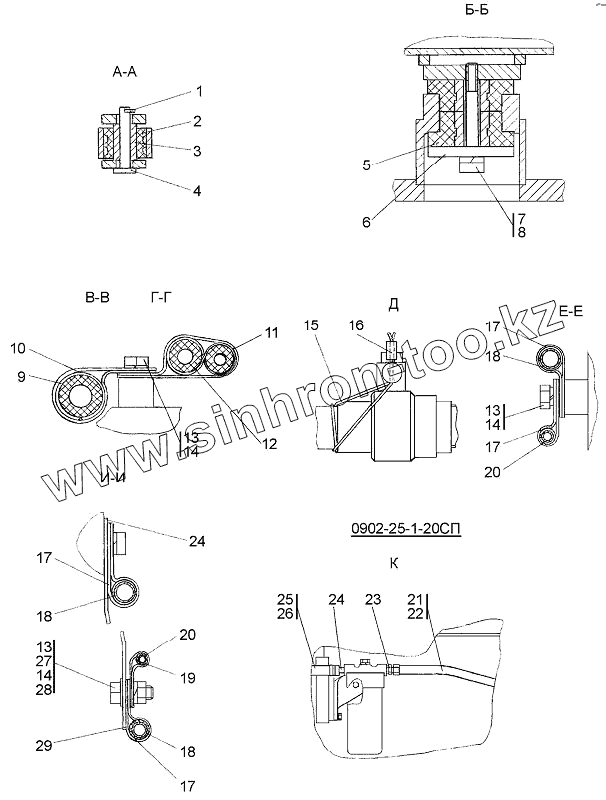

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Шплинт 4x40 | Шплинт 4x40 | |
| 2 | 40 0450 | Втулка | |
| 3 | 2501-25-108-01 | Втулка | |
| 3 | 2501-25-108-01-20 | Втулка | |
| 4 | 47 5550 | Ось | |
| 4 | 47 5550-20 | Ось | |
| 5 | 2501-25-37СП(SP) | Амортизатор | |
| 6 | 11011-25-36 | Накладка | |
| 7 | 28 0570 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 7 | 28 0570-20 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 8 | Шайба 16 ОТ | Шайба 16 ОТ | |
| 9 | 700-40-6684-03 | Прокладка | |
| 10 | 700-41-2548 | Хомутик | |
| 11 | 700-41-3187 | Хомутик | |
| 12 | 700-40-6684-01 | Прокладка | |
| 13 | Болт М8-6gх16 | Болт М8-6gх16 | |
| 14 | Шайба 8Т | Шайба 8Т | |
| 15 | Проволока 0,8-0-С | Проволока 0,8-0-С | |
| 16 | 2001-80-4 | Пломба свинцовая | |
| 17 | 700-41-2866 | Хомут | |
| 18 | 700-40-6684-06 | Прокладка | |
| 20 | 700-40-6684-15 | Прокладка | |
| 21 | 404-26-213-32-20СП -20(SP) | Рукав | |
| 21 | 404-26-213-32СП (SP) | Рукав | |
| 22 | Кольцо 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 23 | 41 5210-20 | Втулка | |
| 23 | 41 5210 | Втулка | |
| 24 | 1502-25-10 | Наконечник | |
| 25 | 46 0601-09-20 | Рукав | |
| 26 | Шланговый хомут DIN3017 AS20-32/12C7-W2 | Шланговый хомут DIN3017 AS20-32/12C7-W2 | |
| 27 | Гайка М8 | Гайка М8 | |
| 28 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 28 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 29 | 2502-43-103-01 | Пластина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
