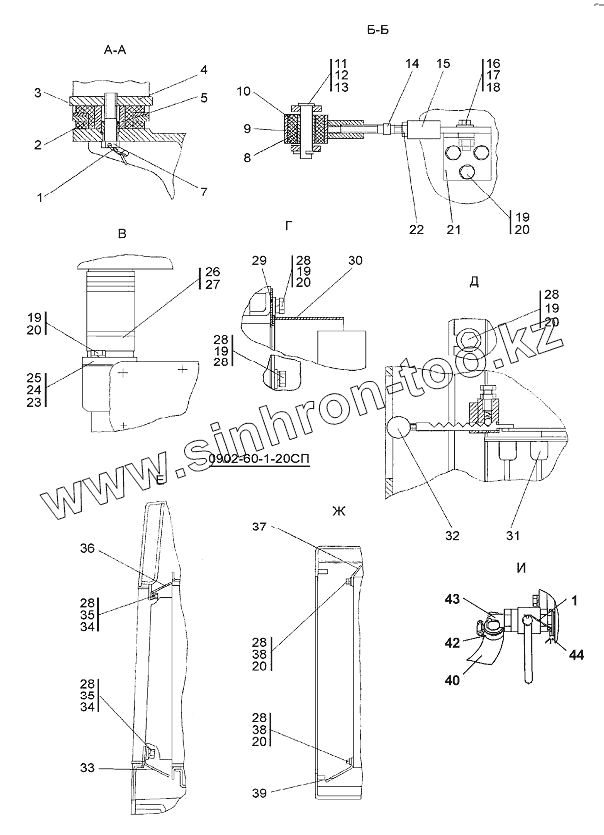

Каталог запасных частей к технике: Промтрактор Т-9.01Я. Система охлаждения
1
1
2
3
4
4
5
5
7
7
8
8
9
9
10
11
12
13
14
14
15
15
16
17
17
18
19
19
19
19
19
20
20
20
20
20
20
20
21
21
22
23
24
24
25
25
26
26
27
28
28
28
28
28
28
28
28
29
29
30
30
31
32
33
33
34
34
35
35
35
36
36
37
37
38
38
39
39
40
40
42
43
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 310170-20 | 310170-20 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 310210-20 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 310270-20 | 310270-20 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 1 | Проволока 1,6-0-С | Проволока 1,6-0-С | |
| 2 | 2001-60-96 | Амортизатор | |
| 3 | 2501-25-37СП(SP) | Амортизатор | |
| 4 | 2002-60-29 | Плита | |
| 4 | 2002-60-29-20 | Плита | |
| 5 | 2002-60-30-20 | Втулка | |
| 5 | 2002-60-30 | Втулка | |
| 7 | 28 0561 | Болт 3M16x1,5-6gx70 | |
| 7 | 28 0561-20 | Болт 3M16x1,5-6gx70 | |
| 8 | 2501-25-108-20 | Втулка | |
| 8 | 2501-25-108 | Втулка | |
| 9 | 2001-60-103-20СП(SP) | Втулка | |
| 9 | 2001-60-103СП(SP) | Втулка | |
| 10 | 40 0093 | Втулка | |
| 11 | 47 0570 | Ось 66-19х75.40Х.2. 28...35Ц9хр ГОСТ 9650-80 | |
| 12 | 310270 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 13 | Шплинт 4x40 | Шплинт 4x40 | |
| 14 | 2001-25-27-20 | Стержень | |
| 14 | 2001-25-27 | Стержень | |
| 15 | 0902-60-105-20СП (SP) | Втулка | |
| 15 | 0902-60-105СП (SP) | Втулка | |
| 16 | Болт M12x1,25-6gx35 | Болт M12x1,25-6gx35 | |
| 17 | 30 0220-20 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 17 | 30 0220 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 18 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 19 | Болт M10-6gx30 | Болт M10-6gx30 | |
| 20 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 21 | 0902-60-106-20СП (SP) | Кронштейн | |
| 21 | 0902-60-106СП (SP) | Кронштейн | |
| 22 | Гайка М16x1,5 | Гайка М16x1,5 | |
| 23 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 24 | 45 0314 | Прокладка | |
| 24 | 45 0314-20 | Прокладка | |
| 25 | 311506-60-102-20СП(SP) | Патрубок | |
| 25 | 311506-60-102СП(SP) | Патрубок | |
| 26 | 403-60-187-20СП (SP) | Хомут | |
| 26 | 403-60-187СП (SP) | Хомут | |
| 27 | 46 1602 | Рукав | |
| 28 | 46-11-476 | Шайба | |
| 28 | 46-11-476-20 | Шайба | |
| 29 | 0902-60-103-20СП(SP) | Щит | |
| 29 | 0902-60-103СП(SP) | Щит | |
| 30 | 0902-60-104СП(SP) | Кожух | |
| 30 | 0902-60-104-20СП(SP) | Кожух | |
| 31 | 1101-60-104СП(SP) | Жалюзи | |
| 32 | 46-23-133 | Рукоятка | |
| 33 | 0902-60-12 | Щиток | |
| 33 | 0902-60-12-20 | Щиток | |
| 34 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 35 | 28 0320 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 35 | 28 0320-20 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 36 | 0902-60-12-01 | Щиток | |
| 36 | 0902-60-12-01-20 | Щиток | |
| 37 | 0902-60-13-20 | Щиток | |
| 37 | 0902-60-13 | Щиток | |
| 38 | Болт M10-6gx20 | Болт M10-6gx20 | |
| 39 | 0902-60-14 | Щиток | |
| 39 | 0902-60-14-20 | Щиток | |
| 40 | 46 0901-08-20 | Рукав | |
| 40 | 46 0901-08 | Рукав | |
| 42 | Шланговый хомут DIN 3017-AS30-45/12C7-W2 | Шланговый хомут DIN 3017-AS30-45/12C7-W2 | |
| 43 | 2002-60-82 | Угольник концевой | |
| 43 | 2002-60-82-20 | Угольник концевой | |
| 44 | 2001-80-4 | Пломба свинцовая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
