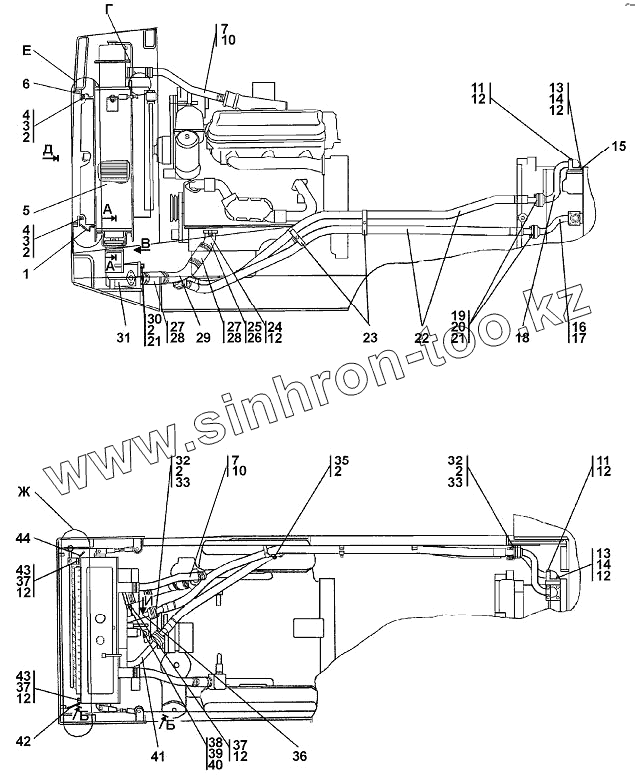

Каталог запасных частей к технике: Промтрактор Т-9.01Я. Система охлаждения
1
1
2
2
2
2
2
2
3
3
3
4
4
4
5
6
6
7
7
7
10
10
10
11
11
12
12
12
12
12
12
12
12
13
13
13
14
14
15
15
16
16
17
18
18
19
19
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
27
28
28
29
29
30
30
31
31
32
32
33
33
33
35
35
36
36
37
37
37
38
38
39
39
40
40
41
41
42
42
43
43
43
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Шайбы | Шайбы | Шайбы | |
| 1 | 0902-60-12-20 | Щиток | |
| 1 | 0902-60-12 | Щиток | |
| 2 | Шайба 12.ОТ | Шайба 12.ОТ | |
| 3 | 28 0320-20 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 3 | 28 0320 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 4 | 46-11-476 | Шайба | |
| 4 | 46-11-476-20 | Шайба | |
| 5 | Радиатор водяной РВ 09.1301.100 | Радиатор водяной РВ 09.1301.100 | |
| 6 | 0902-60-12-01-20 | Щиток | |
| 6 | 0902-60-12-01 | Щиток | |
| 7 | 46-60-366-20СП(SP) | Хомут | |
| 7 | 46-60-366СП(SP) | Хомут | |
| 10 | 46 1401-20 | Рукав | |
| 10 | 46 1401 | Рукав | |
| 11 | Болт М10-6gх70 | Болт М10-6gх70 | |
| 12 | Шайба 10.ОТ | Шайба 10.ОТ | |
| 13 | 29 5220-20 | Шпилька | |
| 13 | 29 5220 | Шпилька | |
| 14 | Гайка М10 | Гайка М10 | |
| 15 | 45 0224-20 | Прокладка | |
| 15 | 45 0224 | Прокладка | |
| 16 | 1102-60-137-20СП(SP) | Патрубок | |
| 16 | 1102-60- 137СП(SP) | Патрубок | |
| 17 | Кольцо 045-50-30-2-51-1668 | Кольцо 045-50-30-2-51-1668 | |
| 18 | 1102-60-138-01 -20СП(SP) | Патрубок | |
| 18 | 1102-60-138-01 СП (SP) | Патрубок | |
| 19 | 2501-26-83 | Фланец | |
| 19 | 2501-26-83-20 | Фланец | |
| 20 | 44 0038 | Кольцо защитное | |
| 21 | Кольцо 032-038-36-2-51-1668 | Кольцо 032-038-36-2-51-1668 | |
| 22 | 1102-60-140-01 СП (SP) | Рукав | |
| 22 | 1102-60-140-01 -20СП(SP) | Рукав | |
| 23 | 2501-98-551 | Бугель | |
| 23 | 2501-98-551-20 | Бугель | |
| 24 | 28 0250-20 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 24 | 28 0250 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 25 | 0902-60-102СП(SP) | Патрубок | |
| 25 | 0902-60-102-20СП(SP) | Патрубок | |
| 26 | 45 0292 | Прокладка | |
| 26 | 45 0292-20 | Прокладка | |
| 27 | 403-60- 187-20СП(SP) | Хомут | |
| 27 | 403-60-187СП(SP) | Хомут | |
| 28 | 46 1602 | Рукав | |
| 29 | 0902-60-101-20СП(SP) | Трубопровод | |
| 29 | 0902-60-101СП(SP) | Трубопровод | |
| 30 | 28 0345 | Болт M12x1,25-6gx35 | |
| 30 | 28 0345-20 | Болт M12x1,25-6gx35 | |
| 31 | 0901-16-10CП(SP) | Теплообменник | |
| 31 | 0901-16-10-20CП(SP) | Теплообменник | |
| 32 | Болт M12x1,25-6gx40 | Болт M12x1,25-6gx40 | |
| 33 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 33 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 35 | 28 0361 | Болт М12х1,25-6gх45 | |
| 35 | 28 0361-20 | Болт М12х1,25-6gх45 | |
| 36 | 1102-60-135-01 СП (SP) | Патрубок | |
| 36 | 1102-60-135-01-20СП -20(SP) | Патрубок | |
| 37 | Болт М10-6gх30 | Болт М10-6gх30 | |
| 38 | 311506-60-102-20СП -20(SP) | Патрубок | |
| 38 | 311506-60-102СП(SP) | Патрубок | |
| 39 | 45 0314-20 | Прокладка | |
| 39 | 45 0314 | Прокладка | |
| 40 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 40 | 310170-20 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 41 | 1102-60-136СП(SP) | Патрубок | |
| 41 | 1102-60-136-20СП -20(SP) | Патрубок | |
| 42 | 0902-60-14-20 | Щиток | |
| 42 | 0902-60-14 | Щиток | |
| 43 | 46-11-476-01 | Шайба | |
| 43 | 46-11-476-01-20 | Шайба | |
| 44 | 0902-60-13 | Щиток | |
| 44 | 0902-60-13-20 | Щиток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
