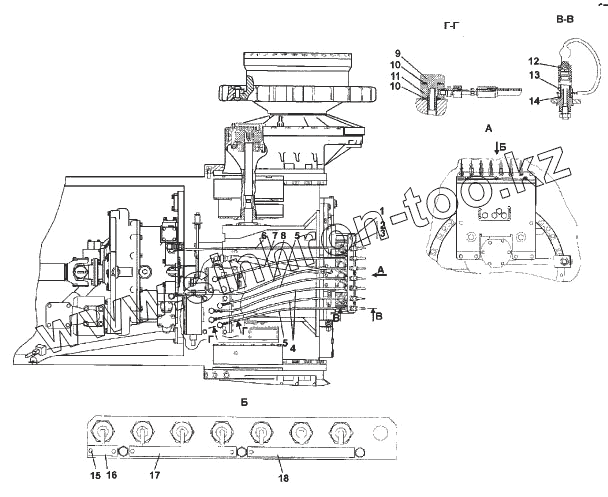

Каталог запасных частей к технике: Промтрактор Т-9.01Я. Система диагностики

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1101-15-22CП(SP)
1101-15-22-20П(SP)
1
1
2
3
4
5
5
5
6
7
8
9
9
9
9
10
10
11
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1101-15-22CП(SP) 1101-15-22CП(SP) Система диагностики
1101-15-22-20П(SP) 1101-15-22-20П(SP) Система диагностики
1 1101-15-23СП(SP) Площадка
1 1101-15-23-20СП(SP) Площадка
2 Болт M8-6gx20 Болт M8-6gx20
3 Шайба 8Т Шайба 8Т
4 1101-15-24-02СП(SP) Рукав для замера давления
5 1101-15-24-01СП(SP) Рукав для замера давления
5 313512-15-15-20 Корпус
6 1101-15-24-03СП(SP) Рукав для замера давления
7 1101-15-24СП(SP) Рукав для размера давления
8 1101-15-24-04СП(SP) Рукав для замера давления
9 2501-20-8-20 Болт зажимной
9 2501-20-8-20 Болт зажимной
9 2501-20-8 Болт зажимной
9 2501-20-8 Болт зажимной
10 018-022-25-2-51-1668 Кольцо
11 1101-15-40-20 Угольник
11 1101-15-40 Угольник
12 63 1315 0000 42 Вилка резиновая МБШ 14/35-12 МБШ 14/35-00Г4
13 63 1315 0000 43 Вилка МБШ14/35-02 МБШ14/35-00 Г4
14 47 9144 0000 01 Кольцо уплотнительное торцевое комбинированное USIT МБШ14/35-00Г4
15 Заклёпка 3120-32-06 Заклёпка 3120-32-06
16 42 0402 Табличка
17 42 0402-01 Табличка
18 42 0402-02 Табличка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
