Каталог запасных частей к технике: Промтрактор Т-9.01Я. Привод управления
1
1
2
2
2
2
3
3
3
4
5
5
6
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
16
17
18
18
19
19
20
20
21
21
22
22
23
24
25
25
26
26
27
27
28

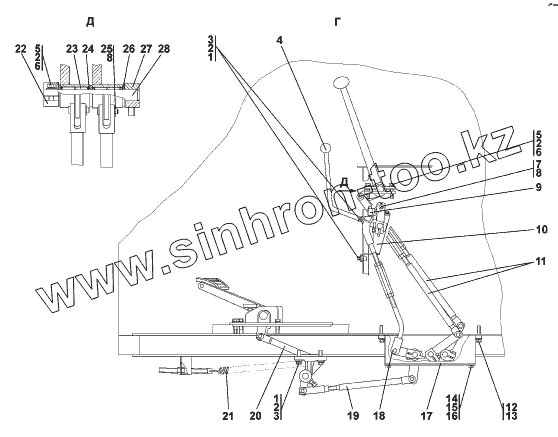

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Болт M8-6gx25 | Болт M8-6gx25 | |
| 2 | Шайба 8Т | Шайба 8Т | |
| 3 | 310170-20 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 3 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 4 | 46-23-133 | Рукоятка | |
| 5 | Болт M8-6gx40 | Болт M8-6gx40 | |
| 6 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 6 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 7 | 404-13-269-02-20 | Ось | |
| 7 | 404-13-269-02 | Ось | |
| 8 | Шплинт 3,2x14 | Шплинт 3,2x14 | |
| 9 | Выключатель ВК418А-3716000Т | Выключатель ВК418А-3716000Т | |
| 9 | Выключатель ВК418А-3716000 | Выключатель ВК418А-3716000 | |
| 10 | 0901-13-105-20СП(SP) | Блок управления | |
| 10 | 0901-13-105СП(SP) | Блок управления | |
| 11 | 0901-13-122СП(SP) | Тяга | |
| 11 | 0901-13-122-20СП(SP) | Тяга | |
| 12 | Болт M10-6gx30 | Болт M10-6gx30 | |
| 13 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 14 | Болт М6-6gх16 | Болт М6-6gх16 | |
| 15 | Шайба 6Т | Шайба 6Т | |
| 16 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 16 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 17 | TT2501-13-159--02СП(SP) | Крышка | |
| 18 | 0901-13-106-20СП(SP) | Тяга | |
| 18 | 0901-13-106СП(SP) | Тяга | |
| 19 | 0901-13-125СП(SP) | Тяга | |
| 19 | 0901-13-125-20СП(SP) | Тяга | |
| 20 | 0901-13-143-20СП(SP) | Тяга | |
| 20 | 0901-13-143СП(SP) | Тяга | |
| 21 | 700-38-2757-01 | Пружина | |
| 21 | 700-38-2757-20 | Пружина | |
| 22 | 3501-13-127-20 | Планка | |
| 22 | 3501-13-127 | Планка | |
| 23 | Подшипник 942/20 | Подшипник 942/20 | |
| 24 | 50 0093 | Кольцо СП26,5-19-3,5 ТУ 17 РСФСР 35-7755-84 | |
| 25 | 404-13-269-20 | Ось | |
| 25 | 404-13-269 | Ось | |
| 26 | 310330-20 | Шайба 20.01.08кп.0221 ГОСТ 10450-78 | |
| 26 | 310330 | Шайба 20.01.08кп.019 ГОСТ 10450-78 | |
| 27 | 404-13-226-20 | Зажим | |
| 27 | 404-13-226 | Зажим | |
| 28 | 3501-13-122 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
