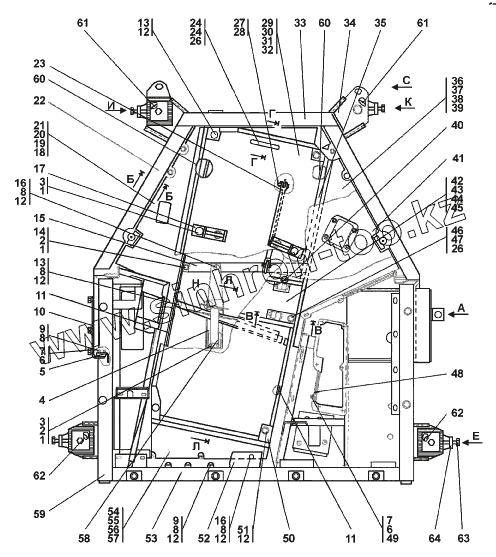

Каталог запасных частей к технике: Промтрактор Т-9.01Я. Пол
0901-24-1-02СП(SP)
0901-24-1-02-20СП(SP)
1
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
8
8
8
9
9
10
10
11
11
12
12
12
12
12
12
13
13
14
15
15
16
16
17
17
18
19
20
20
21
22
22
23
23
24
24
25
26
26
27
27
28
29
29
30
30
31
32
33
33
34
34
35
35
36
36
37
37
38
39
40
40
41
41
42
43
44
44
45
46
46
47
47
48
48
49
49
50
50
51
52
52
53
53
54
54
55
55
56
56
57
58
58
59
59
60
60
60
61
61
62
62
63
63
64
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0901-24-1-02СП(SP) | 0901-24-1-02СП(SP) | Пол | |
| 0901-24-1-02-20СП(SP) | 0901-24-1-02-20СП(SP) | Пол | |
| 1 | Шайба 10 | Шайба 10 | |
| 2 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 3 | Болт M10-6gx30 | Болт M10-6gx30 | |
| 4 | 0901-24-109СП(SP) | Опора | |
| 4 | 0901-24-109-20СП(SP) | Опора | |
| 5 | 3501-24-245 | Кронштейн | |
| 5 | 3501-24-245-20 | Кронштейн | |
| 6 | Шайба 6Т | Шайба 6Т | |
| 7 | Болт М6-6gх16 | Болт М6-6gх16 | |
| 8 | Шайба 8Т | Шайба 8Т | |
| 9 | Винт ВМ8-6gх18 | Винт ВМ8-6gх18 | |
| 10 | 3501-24-325 | Кожух | |
| 10 | 3501-24-325-20 | Кожух | |
| 11 | 40 0415 | Уплотнитель | |
| 12 | Шайба 8 | Шайба 8 | |
| 13 | Болт M8-6gx30 | Болт M8-6gx30 | |
| 14 | Болт M10-6gx20 | Болт M10-6gx20 | |
| 15 | 0901-24-107СП(SP) | Балка | |
| 15 | 0901-24-107-20СП(SP) | Балка | |
| 16 | Болт M8-6gx20 | Болт M8-6gx20 | |
| 17 | 401-24-210СП(SP) | Упор | |
| 17 | 401-24-210-20СП(SP) | Упор | |
| 18 | 3501-24-35-03 | Коврик | |
| 19 | 3501-24-35-02 | Коврик | |
| 20 | 3501-24-35-01 | Коврик | |
| 20 | 3501 -24-35-01-20 | Коврик | |
| 21 | 3501-24-35 | Коврик | |
| 22 | 3501-24-130 | Уплотнение | |
| 22 | 3501-24-130-20 | Уплотнение | |
| 23 | TT2501-13-155-01СП(SP) | Тяга | |
| 23 | TT2501-13-155-01-20СП -20(SP) | Тяга | |
| 24 | 3501-24-203 | Ручка | |
| 24 | 3501-24-203-20 | Ручка | |
| 25 | Гайка М8 | Гайка М8 | |
| 26 | Шайба 8 | Шайба 8 | |
| 27 | 404-13-269 | Ось | |
| 27 | 404-13-269-20 | Ось | |
| 28 | Шплинт 3.2x14 | Шплинт 3.2x14 | |
| 29 | 3501-24-52 | Коврик | |
| 29 | 3501-24-52-20 | Коврик | |
| 30 | 3501-24-52-01 | Коврик | |
| 30 | 3501-24-52-01-20 | Коврик | |
| 31 | 3501-24-59 | Коврик | |
| 32 | 3501-24-59-01 | Коврик | |
| 33 | 3501-24-127 | Уплотнение | |
| 33 | 3501-24-127-20 | Уплотнение | |
| 34 | 0901-24-101-02СП(SP) | Каркас | |
| 34 | 0901-24-101-02-20СП -20(SP) | Каркас | |
| 35 | 3501-24-164СП(SP) | Крышка | |
| 35 | 3501-24-164-20СП(SP) | Крышка | |
| 36 | 3501-24-36 | Коврик | |
| 36 | 3501-24-36-20 | Коврик | |
| 37 | 3501-24-36-01 | Коврик | |
| 37 | 3501-24-36-01-20 | Коврик | |
| 38 | 3501-24-134 | Коврик | |
| 39 | 3501-24-134-01 | Коврик | |
| 40 | 3501-24-139 | Уплотнение | |
| 40 | 3501-24-139-20 | Уплотнение | |
| 41 | 3501-24-195 | Коврик | |
| 41 | 3501-24-195-20 | Коврик | |
| 42 | 3501-24-339 | Коврик | |
| 43 | 3501-24-339-01 | Коврик | |
| 44 | 3501-24-339-02 | Коврик | |
| 44 | 3501 -24-339-02-20 | Коврик | |
| 45 | 3501-24-339-03 | Коврик | |
| 46 | 3501-24-165-01СП(SP) | Балка | |
| 46 | 3501-24-165-01-20СП -20(SP) | Балка | |
| 47 | 28 0150 | Болт М8-6gх55 | |
| 47 | 28 0150-20 | Болт М8-6gх55 | |
| 48 | 0901-24-115СП(SP) | Крышка | |
| 48 | 0901-24-115-20СП(SP) | Крышка | |
| 49 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 49 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 50 | 0901-24-111СП(SP) | Крышка | |
| 50 | 0901-24-111-20СП(SP) | Крышка | |
| 51 | Болт M8-6gx70 | Болт M8-6gx70 | |
| 52 | 3501-24-124 | Кожух | |
| 52 | 3501-24-124-20 | Кожух | |
| 53 | 3501-24-129 | Уплотнение | |
| 53 | 3501-24-129-20 | Уплотнение | |
| 54 | 3501-24-41 | Коврик | |
| 54 | 3501-24-41-20 | Коврик | |
| 55 | 3501-24-41-01 | Коврик | |
| 55 | 3501-24-41-01-20 | Коврик | |
| 56 | 3501-24-137 | Коврик | |
| 56 | 3501-24-137-20 | Коврик | |
| 57 | 3501-24-138 | Коврик | |
| 58 | 0901-24-113СП(SP) | Стяжка | |
| 58 | 0901-24-113-20СП(SP) | Стяжка | |
| 59 | 3501-24-128 | Уплотнение | |
| 59 | 3501-24-128-20 | Уплотнение | |
| 60 | 3501-24-143 | Уплотнение | |
| 60 | 3501-24-143-20 | Уплотнение | |
| 61 | Гидравлическая опора | Гидравлическая опора | |
| 62 | Гидравлическая опора | Гидравлическая опора | |
| 63 | 28 0250 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 63 | 28 0250-20 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 64 | 0901-24-125СП(SP) | Проставка | |
| 64 | 0901-24-125-20СП(SP) | Проставка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
