Каталог запасных частей к технике: Промтрактор Т-9.01Я. Пол
0901-24-1-02-20СП(SP)
1
1
2
2
2
3
3
3
4
4
4
5
5
6
6
7
8
8
9
9
10
11
11
12
12
13
14
15
16
16
16
17
17
18
18
18
19
19
20
21
22
22
23
23
23
24
25
25
26
26
27
27
28
29
30
30
31
32
32
33
34
35
35
36
37
38
38
39

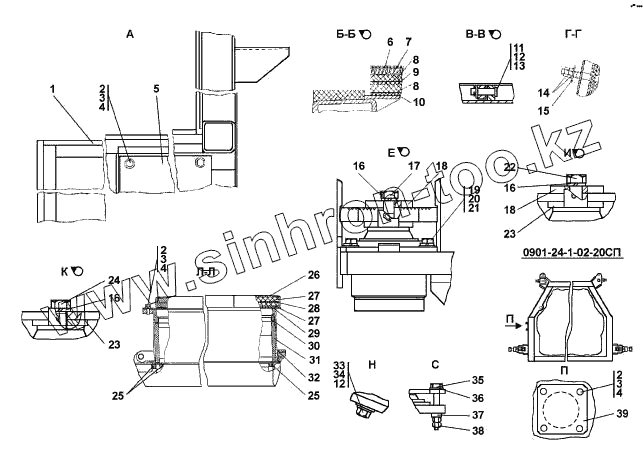

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0901-24-1-02-20СП(SP) | 0901-24-1-02-20СП(SP) | Пол | |
| 1 | 3501-24-126 | Уплотнение | |
| 1 | 3501-24-126-20 | Уплотнение | |
| 2 | Болт M8-6gx20 | Болт M8-6gx20 | |
| 3 | Шайба 8Т | Шайба 8Т | |
| 4 | Шайба 8 | Шайба 8 | |
| 5 | 3501-24-140-01СП(SP) | Крышка | |
| 5 | 3501-24-140-01 -20СП(SP) | Крышка | |
| 6 | 3501-24-195-20 | Коврик | |
| 6 | 3501-24-195 | Коврик | |
| 7 | 3501-24-35-03 | Коврик | |
| 8 | 3501-24-35 | Коврик | |
| 9 | 3501-24-35-01 | Коврик | |
| 9 | 3501-24-35-01-20 | Коврик | |
| 10 | 3501-24-35-02 | Коврик | |
| 11 | 47 0230 | Ось 6-10Б12х45 | |
| 11 | 47 0230-20 | Ось 6-10Б12х45 | |
| 12 | Шайба 10 | Шайба 10 | |
| 13 | Шплинт 3,2x14 | Шплинт 3,2x14 | |
| 14 | Гайка М8 | Гайка М8 | |
| 15 | Шайба 8 | Шайба 8 | |
| 16 | Шайба 16 ОТ | Шайба 16 ОТ | |
| 17 | 28 0558-20 | Болт М16-6gх60 | |
| 17 | 28 0558 | Болт М16-6gх60 | |
| 18 | 2501-24-150-01-20 | Пластина | |
| 18 | 2501-24-150-01 | Пластина | |
| 19 | 28 0342-20 | Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 19 | 28 0342 | Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 20 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 21 | Шайба 12 | Шайба 12 | |
| 22 | 28 0551 | Болт M16-6gx50 | |
| 22 | 28 0551-20 | Болт M16-6gx50 | |
| 23 | 0901-24-125-20СП(SP) | Проставка | |
| 23 | 0901-24-125СП(SP) | Проставка | |
| 24 | Болт M16-6gx45 | Болт M16-6gx45 | |
| 25 | 40 0415 | Уплотнитель | |
| 26 | 3501-24-54 | Коврик | |
| 26 | 3501-24-54-20 | Коврик | |
| 27 | 3501-24-55 3501-24-55-20 | Коврик Коврик | |
| 28 | 3501-24-55-01 3501-24-55-01-20 | Коврик Коврик | |
| 29 | 3501-24-84 | Коврик | |
| 30 | 3501-24-143-20 | Уплотнение | |
| 30 | 3501-24-143 | Уплотнение | |
| 31 | 40 0487 | Утеплитель | |
| 32 | 0901-24-110СП(SP) | Короб | |
| 32 | 0901-24-110-20СП(SP) | Короб | |
| 33 | Болт M10-6gx30 | Болт M10-6gx30 | |
| 34 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 35 | 28 0573-20 | Болт M16-6gx120 | |
| 35 | 28 0573 | Болт M16-6gx120 | |
| 36 | Шайба 16 | Шайба 16 | |
| 37 | 0901-24-81 | Прокладка | |
| 38 | 30 0268-20 | Гайка М16 | |
| 38 | 30 0268 | Гайка М16 | |
| 39 | 312001-53-8-20 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
