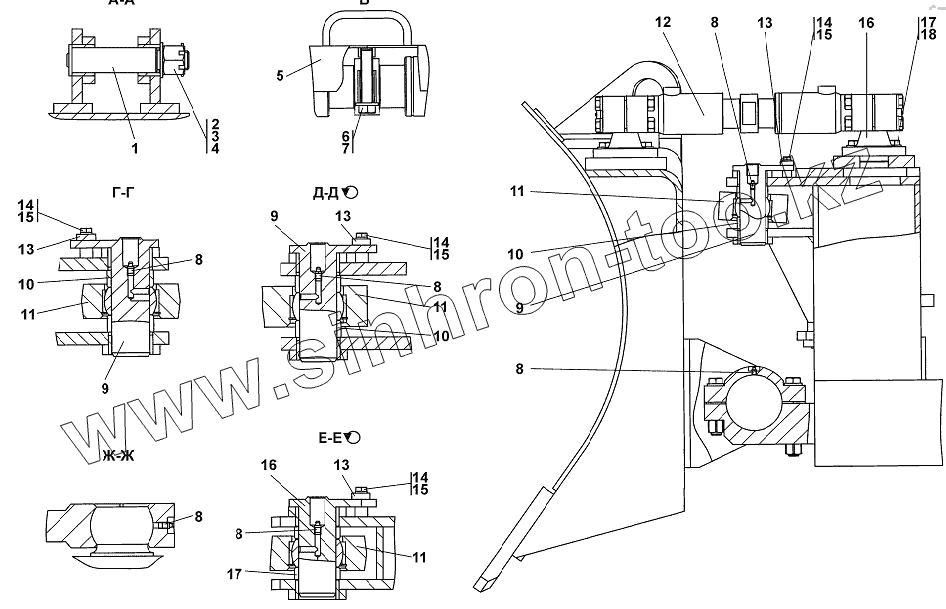

Каталог запасных частей к технике: Промтрактор Т-9.01Я. Оборудование бульдозерное поворотное
210922-91-1-20СП(SP)
1
2
2
3
3
4
5
5
6
6
7
7
8
8
8
8
8
8
9
9
9
9
10
10
10
11
11
11
11
11
12
12
13
13
13
13
13
14
14
14
14
14
15
15
15
15
16
16
16
16
17
17
17
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 210922-91-1-20СП(SP) | 210922-91-1-20СП(SP) | Оборудование бульдозерное поворотное | |
| 1 | 1501-26-509CП(SP) | Палец | |
| 2 | 30 0431-20 | Гайка М30х2 | |
| 2 | 30 0431 | Гайка М30х2 | |
| 3 | 31 0410-20 | Шайба 30 | |
| 3 | 31 0410-01 | Шайба 30 | |
| 4 | Шплинт 6,3x71 | Шплинт 6,3x71 | |
| 5 | 210922-91 -200СП(SP) | Кожух | |
| 5 | 210922-91-200-20СП -20(SP) | Кожух | |
| 6 | 28 0746-20 | Болт M20x1,5-6gx90 | |
| 6 | 28 0746 | Болт M20x1,5-6gx90 | |
| 7 | 31 0310-20 | Шайба 20х4 ГОСТ 11371-78 | |
| 7 | 31 0310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 8 | Масленка 1.2 Ц6хр | Масленка 1.2 Ц6хр | |
| 9 | 210922-91-40-01СП(SP) | Палец | |
| 10 | 011501-93-2-02-20 | Кольцо | |
| 10 | 011501-93-2-02 | Кольцо | |
| 11 | 210922-91 -500СП(SP) | Гидросистема бульдозерного оборудования | |
| 11 | 210922-91-500-20СП-20(SP) | Гидросистема бульдозерного оборудования | |
| 12 | 210922-91-80СП(SP) | Раскос винтовой | |
| 12 | 210922-91-80-20СП-20(SP) | Раскос винтовой | |
| 13 | 011101-97-2-01-20 | Планка | |
| 13 | 011101-97-2-01 | Планка | |
| 14 | 28 0342 | Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 14 | 28 0342-20 | Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 15 | Шайба 12 | Шайба 12 | |
| 16 | 1101-11-19-20СП(SP) | Опора | |
| 16 | 1101-11-19СП(SP) | Опора | |
| 16 | 210922-91 -40СП(SP) | Палец | |
| 17 | 011501-93-2 | Кольцо | |
| 17 | 011501-93-2-20 | Кольцо | |
| 17 | 28 0724-20 | Болт M20-6gx50 | |
| 17 | 28 0724 | Болт M20-6gx50 | |
| 18 | 31 5317-20 | Шайба | |
| 18 | 31 5317 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
