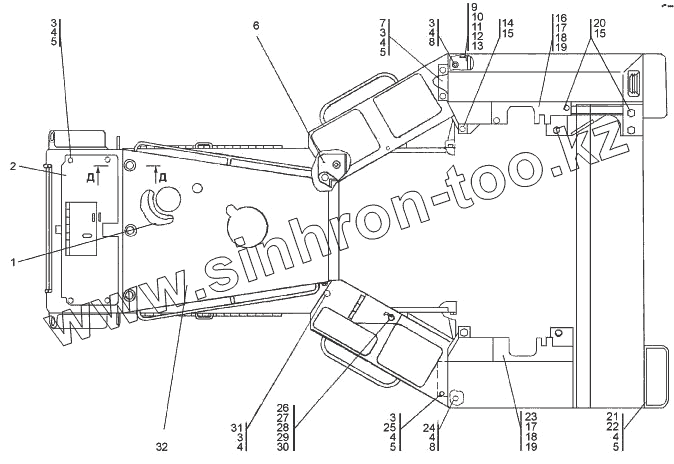

Каталог запасных частей к технике: Промтрактор Т-9.01Я. Облицовка
1
2
2
3
3
3
3
3
4
4
4
4
4
4
4
5
5
5
5
5
6
6
7
7
8
8
8
9
10
11
12
13
13
14
14
15
15
15
16
16
17
17
18
18
19
19
19
20
20
21
21
22
22
23
23
24
24
25
26
27
28
28
29
29
30
31
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0902-56-1СП(SP) | Изоляция теплошумовая | |
| 2 | 0902-55-11-20СП(SP) | Крышка | |
| 2 | 0902-55-11СП(SP) | Крышка | |
| 3 | Болт M12x1,25-6gx25 | Болт M12x1,25-6gx25 | |
| 4 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 5 | 31 0230 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 5 | 31 0230-20 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 6 | 0902-55-13-01CП(SP) | Кронштейн | |
| 6 | 0902-55-13-01-20СП -20(SP) | Кронштейн | |
| 7 | 0902-55-44 | Уголок | |
| 7 | 0902-55-44-20 | Уголок | |
| 8 | 31 0210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 8 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 | |
| 9 | 2001-53-54 | Кронштейн | |
| 10 | Болт М6-6gх16 | Болт М6-6gх16 | |
| 11 | Гайка М6 | Гайка М6 | |
| 12 | Шайба 6Т | Шайба 6Т | |
| 13 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 13 | 31 0110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 14 | 28 0819-20 | Болт 24x2-6gx55 | |
| 14 | 28 0819 | Болт М24х2-6gх55.109.40Х 019 ГОСТ 7796-70 | |
| 15 | 31 0350-20 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 15 | 31 0350 | Шайба 24 ГОСТ 11371-78 | |
| 16 | 0902-55-25СП(SP) | Крышка | |
| 16 | 0902-55-25-20СП(SP) | Крышка | |
| 17 | Болт M8-6gx20 | Болт M8-6gx20 | |
| 18 | Шайба 8Т | Шайба 8Т | |
| 19 | 31 0140 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 19 | 31 0140-20 | Шайба 8 ГОСТ 6958-78 | |
| 20 | 28 0840 | Болт М24х2-6gх90.109.40Х.019 ГОСТ 7796-70 | |
| 20 | 28 0840-20 | Болт М24х2-6gх90.109.40Х. 029 ГОСТ 7796-70 | |
| 21 | 0902-55-27-20СП(SP) | Ступенька | |
| 21 | 0902-55-27СП(SP) | Ступенька | |
| 22 | 28 0342 | Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 22 | 28 0342-20 | Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 23 | 0902-55-25-01СП(SP) | Крышка | |
| 23 | 0902-55-25-01-20СП -20(SP) | Крышка | |
| 24 | 28 0320 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 24 | 28 0320-20 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 25 | Гайка М12х1,25 | Гайка М12х1,25 | |
| 26 | 2501-55-170СП(SP) | Ручка | |
| 27 | 2501-55-215 | Стержень | |
| 28 | 46-43-105-01-10 | Кольцо | |
| 28 | 46-43-105-01 | Кольцо | |
| 29 | 700-38-2563-20 | Пружина | |
| 29 | 700-38-2563 | Пружина | |
| 30 | Шплинт 4x25 | Шплинт 4x25 | |
| 31 | 315211-20 | Шайба | |
| 31 | 315211 | Шайба | |
| 32 | 0902-55-12-20СП -20(SP) | Капот | |
| 32 | 0902-55-12СП(SP) | Капот |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
