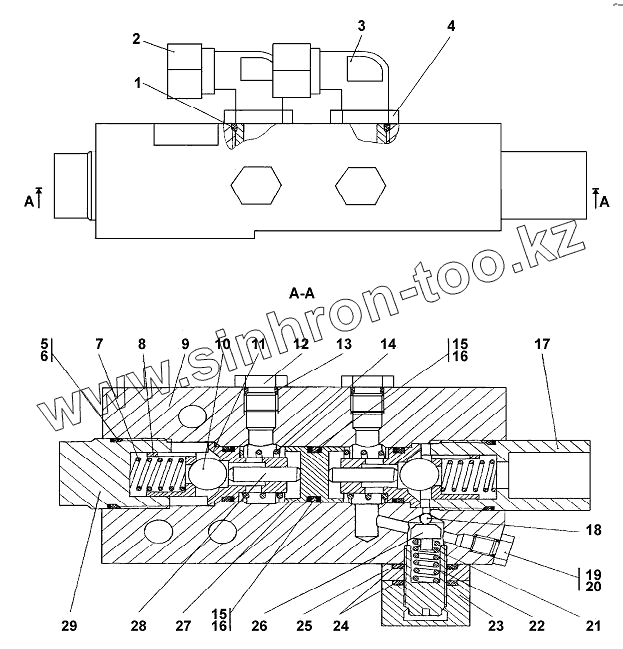

Каталог запасных частей к технике: Промтрактор Т-9.01Я. Гидрозамок
510502-93-537-01-20СПК(SP)
510502-93-537-01СПК(SP)
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
19
19
20
21
21
22
22
23
23
24
25
25
26
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 510502-93-537-01-20СПК(SP) | 510502-93-537-01-20СПК(SP) | Гидрозамок | |
| 510502-93-537-01СПК(SP) | 510502-93-537-01СПК(SP) | Гидрозамок | |
| 1 | Кольцо 021-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 | |
| 2 | 46-21-884 | Колпачок | |
| 3 | Н.036-23.091 | Угольник ввертной | |
| 3 | Н.036-23.091 | Угольник ввертной | |
| 4 | Н.036-23.072 | Контргайка | |
| 5 | 46-93-607 | Кольцо защитное | |
| 6 | Кольцо 036-040-25-2-51-1668 | Кольцо 036-040-25-2-51-1668 | |
| 7 | 38 5285 | Пружина | |
| 8 | 46-93-605 | Вкладыш | |
| 9 | 510502-93-521К | Корпус | |
| 10 | Шарик 19,05-40 | Шарик 19,05-40 | |
| 11 | 46-93-603 | Седло | |
| 12 | 37 5516 | Пробка | |
| 13 | Кольцо 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 14 | 38 5496 | Пружина | |
| 15 | 46-93-607-01 | Кольцо защитное | |
| 16 | Кольцо 026-032-36-2-51-1668 | Кольцо 026-032-36-2-51-1668 | |
| 17 | 011101-93-519 | Штуцер специальный | |
| 17 | 011101-93-519-20 | Штуцер специальный | |
| 18 | Шарик 5,953-40 | Шарик 5,953-40 | |
| 19 | 37 5245 | Пробка | |
| 19 | 37 5245-20 | Пробка | |
| 20 | Кольцо 007-011-25-2-51-1668 | Кольцо 007-011-25-2-51-1668 | |
| 21 | 38 5350 | Пружина | |
| 21 | 38 5350-20 | Пружина | |
| 22 | 3501-93-614-20 | Винт регулировочный | |
| 22 | 3501-93-614 | Винт регулировочный | |
| 23 | 3501-93-613-20 | Колпачок | |
| 23 | 3501-93-613 | Колпачок | |
| 24 | Кольцо 025-030-30-2-51-1668 | Кольцо 025-030-30-2-51-1668 | |
| 25 | 3501-93-615-20 | Контргайка | |
| 25 | 3501-93-615 | Контргайка | |
| 26 | 2501-93-575 | Направляющая | |
| 27 | 46-93-604 | Поршень | |
| 28 | 46-93-606 | Толкатель | |
| 29 | 312001-26-100 | Штуцер специальный | |
| 29 | 312001 -26-100-20 | Штуцер специальный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
