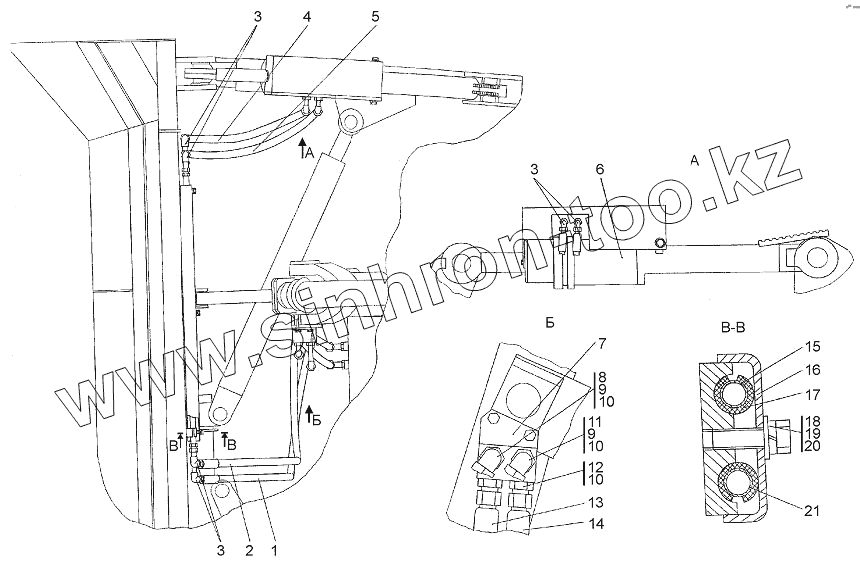

Каталог запасных частей к технике: Промтрактор Т-9.01Я. Гидросистема бульдозерного оборудования
010901-93-500-20СП-20(SP)
010901-93-500СП(SP)
1
1
2
2
3
3
3
4
4
5
5
6
6
7
7
8
8
9
9
9
10
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
18
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 010901-93-500-20СП-20(SP) | 010901-93-500-20СП-20(SP) | Гидросистема бульдозерного оборудования | |
| 010901-93-500СП(SP) | 010901-93-500СП(SP) | Гидросистема бульдозерного оборудования | |
| 1 | 012001-93-512-34СП (SP) | Рукав высокого давления | |
| 1 | 012001-93-512-34 -20СП(SP) | Рукав высокого давления | |
| 2 | 012001-93-512-33 -20СП(SP) | Рукав высокого давления | |
| 2 | 012001-93-512-33СП (SP) | Рукав высокого давления | |
| 3 | 46-26-314-20СП(SP) | Угольник | |
| 3 | 46-26-314СП(SP) | Угольник | |
| 4 | 012001-93-512 СП(SP) | Рукав высокого давления | |
| 4 | 012001-93-512-20СП -20(SP) | Рукав высокого давления | |
| 5 | 012001-93-512-01СП (SP) | Рукав высокого давления | |
| 5 | 012001-93-512-01-20СП(SP) | Рукав высокого давления | |
| 6 | 010901-93-533СП(SP) | Гидрораскос | |
| 6 | 010901-93-533-20СП -20(SP) | Гидрораскос | |
| 7 | 011132-93-502СП(SP) | Коллектор | |
| 7 | 011132-93-502-20СП -20(SP) | Коллектор | |
| 8 | 312001-26-54СП(SP) | Угольник | |
| 8 | 312001-26-54 -20СП(SP) | Угольник | |
| 9 | Н.036.23.072 | Контргайка | |
| 9 | Н.036.23.072-01 | Контргайка | |
| 10 | Кольцо 021-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 | |
| 11 | 312001-26-54-01 СП (SP) | Угольник | |
| 11 | 312001-26-54-01 -20СП(SP) | Угольник | |
| 12 | Н.036.04.011-01 | Штуцер ввертной | |
| 12 | Н.036.04.011 | Штуцер ввертной | |
| 13 | 012001-93-512-13СП (SP) | Рукав высокого давления | |
| 13 | 012001-93-512-13 -20СП(SP) | Рукав высокого давления | |
| 14 | 012001-93-512-14 -20СП(SP) | Рукав высокого давления | |
| 14 | 012001-93-512-14СП (SP) | Рукав высокого давления | |
| 15 | 010901-93-501-20СП -20(SP) | Трубопровод | |
| 15 | 010901-93-501СП(SP) | Трубопровод | |
| 16 | 010901 -93-601-20 | Кожух | |
| 16 | 010901-93-601 | Кожух | |
| 17 | 40 0354-02 | Втулка | |
| 18 | 28 0725 | Болт М20х1,5-6gх50 ГОСТ 7796-70 | |
| 18 | 28 0725-20 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 19 | Шайба 20 ОТ | Шайба 20 ОТ | |
| 20 | 31 0330 | Шайба 20.01.08кп.019 ГОСТ 10450-78 | |
| 20 | 31 0330-20 | Шайба 20.01.08кп.0221 ГОСТ 10450-78 | |
| 21 | 010901-93-501-01 -20СП(SP) | Трубопровод | |
| 21 | 010901-93-501-01СП(SP) | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
