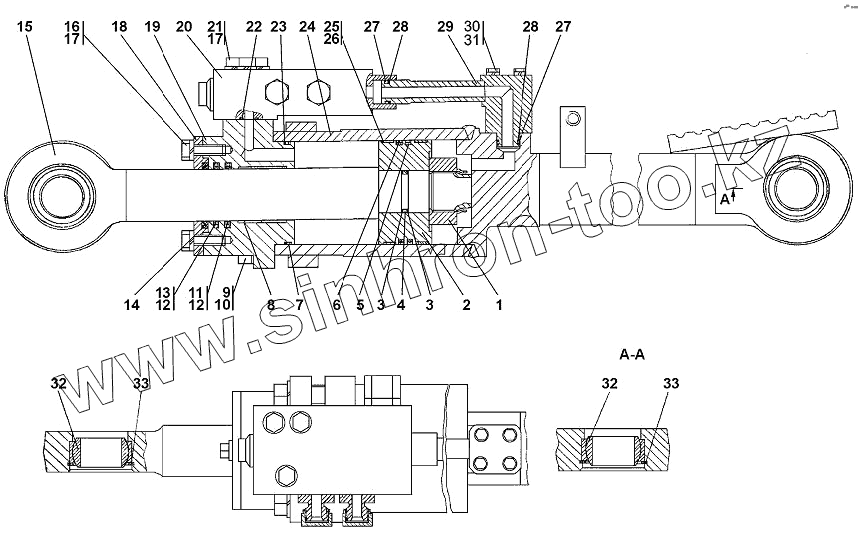

Каталог запасных частей к технике: Промтрактор Т-9.01Я. Гидрораскос диам. 125
010901-93-532-20СП-20(SP)
010901-93-532СП(SP)
1
2
3
3
4
5
6
7
8
9
9
10
11
12
12
13
14
15
15
16
17
17
18
19
20
20
21
21
22
23
24
25
26
27
27
28
28
29
29
30
30
31
32
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 010901-93-532-20СП-20(SP) | 010901-93-532-20СП-20(SP) | Гидрораскос | |
| 010901-93-532СП(SP) | 010901-93-532СП(SP) | Гидрораскос | |
| 1 | 312001-26-110-01 | Гайка специальная | |
| 2 | 312001-26-103 | Поршень | |
| 3 | 44 0005 | Шайба защитная | |
| 4 | Кольцо 042-050-46-2-51-1668 | Кольцо 042-050-46-2-51-1668 | |
| 5 | Кольцо 110-120-58-2-51-1668 | Кольцо 110-120-58-2-51-1668 | |
| 6 | 2001-26-552 | Кольцо уплотнительное | |
| 7 | Кольцо 115-125-58-2-51-1668 | Кольцо 115-125-58-2-51-1668 | |
| 8 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2,5 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2,5 | |
| 9 | 28 0740-20 | Болт 3М20x1,5-6gx80 | |
| 9 | 28 0740 | Болт 3М20x1,5-6gx80 | |
| 10 | Шайба 20 ОТ | Шайба 20 ОТ | |
| 11 | 1501-26-630-01 | Кольцо уплотнительное | |
| 12 | Кольцо 070-080-58-2-51-1668 | Кольцо 070-080-58-2-51-1668 | |
| 13 | 312001-26-109-01 | Кольцо уплотнительное | |
| 14 | 2501-93-506 -04СП(SP) | Грязесъемник 3-d | |
| 15 | 010901-93-631 | Шток | |
| 15 | 010901 -93-631-20 | Шток | |
| 16 | Болт М12x1,25-6gx40 | Болт М12x1,25-6gx40 | |
| 17 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 18 | 1501-26-616 | Скребок | |
| 19 | 010901-93-633 | Крышка | |
| 20 | 011101-93-560-20СП -20(SP) | Гидрозамок | |
| 20 | 011101-93-560СП(SP) | Гидрозамок | |
| 21 | 28 0385-20 | Болт М12х1,25-6х80.109.40Х.029 ГОСТ 7795-70 | |
| 21 | 28 0385 | Болт М12х1,25-6gх80 ГОСТ 7795-70 | |
| 22 | Кольцо 020-025-30-2-51-1668 | Кольцо 020-025-30-2-51-1668 | |
| 23 | 2001-26-558 | Шайба защитная | |
| 24 | 010901-93-534СП(SP) | Корпус | |
| 25 | 2001-26-553 | Втулка опорная | |
| 26 | Кольцо опорно-направляющее поршневое Е21Т-125-15-3,0 | Кольцо опорно-направляющее поршневое Е21Т-125-15-3,0 | |
| 27 | Кольцо 022-028-36-2-51-1668 | Кольцо 022-028-36-2-51-1668 | |
| 28 | 2001-26-193 | Кольцо защитное | |
| 29 | 010901-93-537СП(SP) | Трубопровод | |
| 29 | 010901-93-537-20СП -20(SP) | Трубопровод | |
| 30 | 28 0293-01 | Болт М10-6gx90 | |
| 30 | 28 0293-01-20 | Болт М10-6gx90 | |
| 31 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 32 | Подшипник ШСП50 | Подшипник ШСП50 | |
| 33 | 58 0673 | Кольцо С75 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
