Каталог запасных частей к технике: Промтрактор Т-9.01Я. Гидрораскос
210912-93-523-20СП-20(SP)
210912-93-523СП(SP)
1
1
2
3
4
4
4
5
6
7
8
8
9
9
10
10
11
12
12
13
14
15
15
16
16
17
18
19
19
20
21
22
23
25
26
27
28
29
30
31
31
31
32
32
33
33
34
34
35
35
36
36

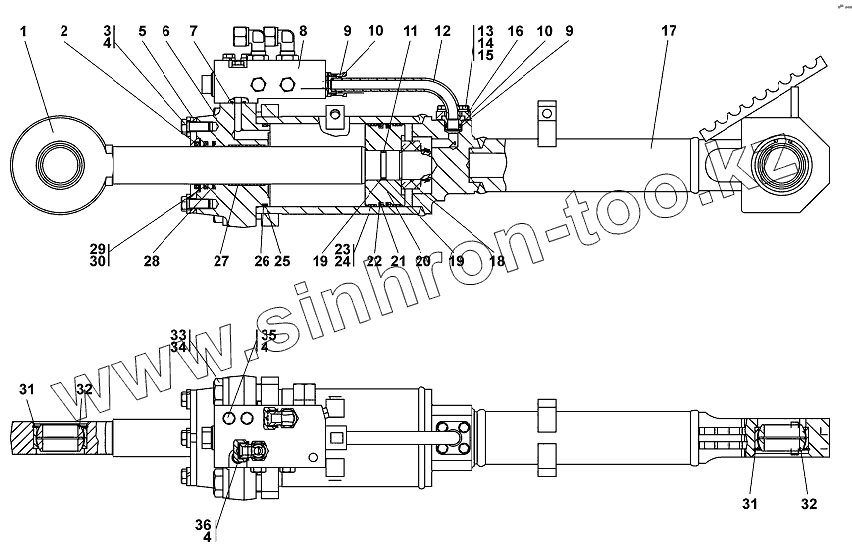

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 210912-93-523-20СП-20(SP) | 210912-93-523-20СП-20(SP) | Гидрораскос | |
| 210912-93-523СП(SP) | 210912-93-523СП(SP) | Гидрораскос | |
| 1 | 011101-93-527-03 | Шток | |
| 1 | 011101-93-527-03-20 | Шток | |
| 2 | 2501-93-506-04СП(SP) | Грязесъемник 3-d | |
| 3 | Болт М12х1,25-6gx25 | Болт М12х1,25-6gx25 | |
| 4 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 5 | 1501-26-616 | Скребок | |
| 6 | 011101-93-546 | Крышка | |
| 7 | Кольцо 020-025-30-2-51-1668 | Кольцо 020-025-30-2-51-1668 | |
| 8 | 510502-93-537 -01СПК(SP) | Гидрозамок | |
| 8 | 510502-93-537 -01-20СПК(SP) | Гидрозамок | |
| 9 | Кольцо 022-028-36-2-51-1668 | Кольцо 022-028-36-2-51-1668 | |
| 10 | 2001-26-193 | Кольцо защитное | |
| 11 | Кольцо 040-048-46-2-51-1668 | Кольцо 040-048-46-2-51-1668 | |
| 12 | 011101-93-571 -01-20СП(SP) | Трубопровод | |
| 12 | 011101-93-571 -01СП(SP) | Трубопровод | |
| 13 | Болт M10-6gx30 | Болт M10-6gx30 | |
| 14 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 15 | 31 0180-20 | Шайба 10 | |
| 15 | 31 0180 | Шайба 10 | |
| 16 | 2001-26-125 | Фланец | |
| 16 | 2001-26-125 | Фланец | |
| 17 | 011101-93-562 -03СП(SP) | Корпус | |
| 18 | 312001-26-110-01 | Гайка специальная | |
| 19 | 46-93-607-02 | Кольцо защитное | |
| 20 | 011101-93-503-01 | Поршень | |
| 21 | 312501-26-185 | Кольцо уплотнительное | |
| 22 | Кольцо 125-135-58-2-51-1668 | Кольцо 125-135-58-2-51-1668 | |
| 23 | 312501-26-184 | Втулка опорная | |
| 25 | Кольцо 130-140-58-2ИРП1314-1 | Кольцо 130-140-58-2ИРП1314-1 | |
| 26 | 2601-28-10 | Кольцо защитное | |
| 27 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2,5 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2,5 | |
| 28 | Уплотнение штоковое Е01-063-12 | Уплотнение штоковое Е01-063-12 | |
| 29 | 312001-26-109-01 | Кольцо уплотнительное | |
| 30 | Кольцо 070-080-58-2-51-1668 | Кольцо 070-080-58-2-51-1668 | |
| 31 | 700-58-2278-10 | Кольцо С90 | |
| 31 | 700-58-2278-20 | Кольцо С90 | |
| 32 | Подшипник ШСЛ60 | Подшипник ШСЛ60 | |
| 33 | 31 5412-20 | Шайба | |
| 33 | 31 5412 | Шайба | |
| 34 | 28 0930-20 | Болт М30x2-6gx80 | |
| 34 | 28 0930 | Болт М30x2-6gx80 | |
| 35 | 28 0388-20 | Болт М12-6gх90.58.029 ГОСТ 7795-70 | |
| 35 | 28 0388 | Болт М12-6gх90.58.019 ГОСТ 7795-70 | |
| 36 | 28 0383-01-20 | Болт М12-6gх85 | |
| 36 | 28 0383-01 | Болт М12-6gх85 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
