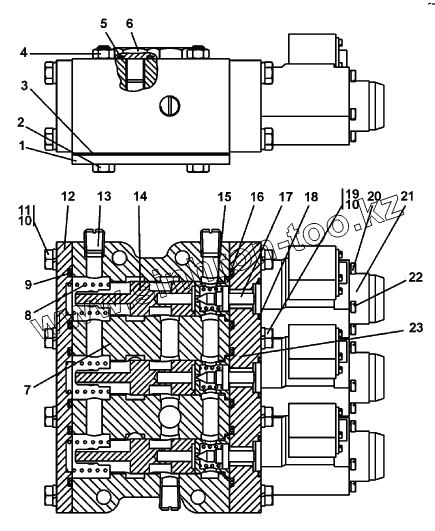

Каталог запасных частей к технике: Промтрактор Т-9.01Я. Блок управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
0901-15-2-20СП(SP)
0901-15-2СП(SP)
1
2
3
3
4
5
6
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
0901-15-2-20СП(SP) 0901-15-2-20СП(SP) Блок управления
0901-15-2СП(SP) 0901-15-2СП(SP) Блок управления
1 0901-15-8 Крышка
2 28 0166 Болт 3М8-6gx75
3 45 0338 Прокладка
3 45 0338-20 Прокладка
4 Гайка М8 Гайка М8
5 018-022-25-2-51-1668 Кольцо
6 37 5331 Пробка
6 37 5331-20 Пробка
7 0901-15-1 Корпус
7 0901-15-1-20 Корпус
8 38 5285 Пружина
9 Кольцо 032-038-36-2-51-1668 Кольцо 032-038-36-2-51-1668
10 Шайба 8Т Шайба 8Т
11 Болт М8-6gx25 Болт М8-6gx25
12 0901-15-6 Крышка
13 37 0260 Пробка 3-кг1/4"
14 0901-15-2 Золотник
15 38 5126 Пружина
16 0901-15-3 Корпус
17 0901-15-4 Клапан
18 Кольцо 022-026-25-2-51-1668 Кольцо 022-026-25-2-51-1668
19 Болт М8-6gx35 Болт М8-6gx35
20 Винт М4х63 Винт М4х63
21 Привод КВМ 36М-ААГ-Г24-03-УХЛ1 Привод КВМ 36М-ААГ-Г24-03-УХЛ1
22 Шайба 4 Шайба 4
23 0801-15-7 Крышка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
