Каталог запасных частей к технике: Промтрактор Т-9.01Я. Агрегат тяговый
1
2
3
4
4
5
6
6
7
8
9
9
10
10
11
11
11
11
11
12
12
12
12
12
13
13
13
13
14
14
15
15
16
16
17
18
18
19
19
20
21
21
22
23
23
24
24
25
26
26
27
27
28
29
30
30
30
31
31
31
32
32
33
34
34
35
35
36
36
37
37
38

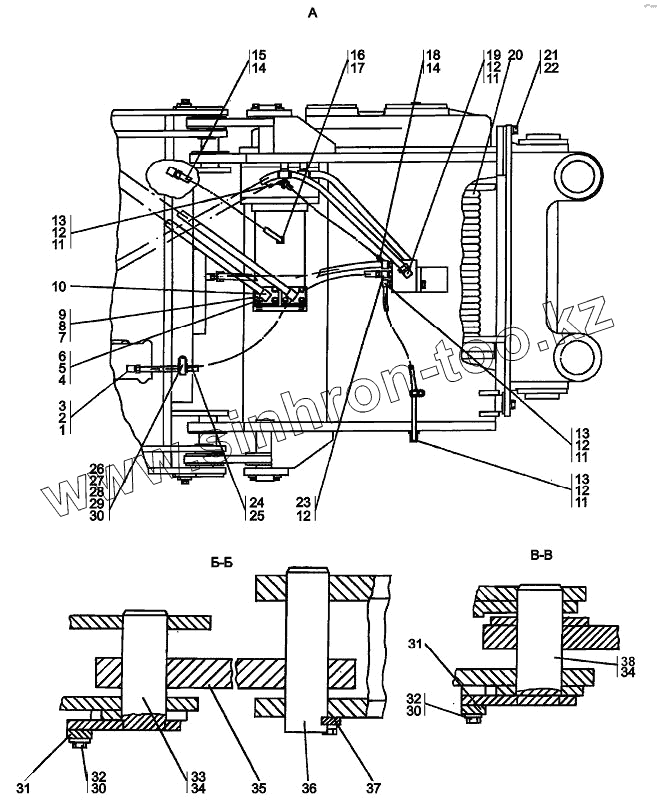

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н.036.23.072 | Контргайка | |
| 2 | Кольцо 021-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 | |
| 3 | 41 5235 | Угольник ввертной | |
| 4 | 31 0170 | Шайба 10 ГОСТ 11371-78 | |
| 4 | 31 0170-20 | Шайба 10.01.10.0221 ГОСТ 11 371-78 | |
| 5 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 6 | 28 0250-20 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 6 | 28 0250 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 7 | Кольцо 022-028-36-2-51-1668 | Кольцо 022-028-36-2-51-1668 | |
| 8 | 2001-26-193 | Кольцо защитное | |
| 9 | 2001-26-125-20 | Фланец | |
| 9 | 2001-26-125 | Фланец | |
| 10 | 011101-97-504-01 -20СП(SP) | Трубопровод | |
| 10 | 011101-97-504 -01СП(SP) | Трубопровод | |
| 11 | Н.036.23.022-01 | Контргайка | |
| 11 | Н.036.23.022 | Контргайка | |
| 12 | 018-022-25-2-51-1668 | Кольцо | |
| 13 | 311102-26-513-20СП -20(SP) | Угольник | |
| 13 | 311102-26-51 ЗСП(БР) | Угольник | |
| 14 | Кольцо 008-010-14-2-51-1668 | Кольцо 008-010-14-2-51-1668 | |
| 15 | 311102-26-517 -26СП(SP) | Рукав | |
| 15 | 311102-26-517-26 -20СП(SP) | Рукав | |
| 16 | 311102-26-560 | Штуцер ввертной | |
| 16 | 311102-26-560-20 | Штуцер ввертной | |
| 17 | Кольцо 014-018-25-2-51-1668 | Кольцо 014-018-25-2-51-1668 | |
| 18 | 311102-26-517-34 -20СП(SP) | Рукав | |
| 18 | 311102-26-517 -34СП(SP) | Рукав | |
| 19 | 311102-96-569-20 | Угольник | |
| 19 | 311102-96-569 | Угольник | |
| 20 | 1101-96-110-01СП(SP) | Канат | |
| 21 | 28 0555-20 | Болт М16х1,5-6gх55 ГОСТ 7796-70 | |
| 21 | 28 0555 | Болт М16х1,5-6gх55 ГОСТ 7796-70 | |
| 22 | Шайба 16 ОТ | Шайба 16 ОТ | |
| 23 | 5001-26-78-20 | Штуцер ввертной | |
| 23 | 5001-26-78 | Штуцер ввертной | |
| 24 | 404-26-213-04-20СП -20(SP) | Рукав | |
| 24 | 404-26-213-04СП(SP) | Рукав | |
| 25 | Кольцо 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 26 | 2501-26-216-20 | Скоба | |
| 26 | 2501-26-216 | Скоба | |
| 27 | 2501-26-217-20 | Планка | |
| 27 | 2501-26-217 | Планка | |
| 28 | 40 0354-05 | Втулка | |
| 29 | Болт М12х1,25-6gх25 | Болт М12х1,25-6gх25 | |
| 30 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 31 | 011101-97-2-20 | Планка | |
| 31 | 011101-97-2 | Планка | |
| 32 | Болт М12-6gх25 | Болт М12-6gх25 | |
| 33 | 011101-97-10 -03СП(SP) | Палец | |
| 34 | Масленка 1.2Ц6хр | Масленка 1.2Ц6хр | |
| 34 | Масленка 1.2Кд6хр | Масленка 1.2Кд6хр | |
| 35 | 0901 -96-43-01-20 | Серьга | |
| 35 | 0901-96-43-01 | Серьга | |
| 36 | 311102-96-39-03-20 | Ось | |
| 36 | 311102-96-39-03 | Ось | |
| 37 | 312501 -94-103-20 | Пластина | |
| 37 | 312501-94-103 | Пластина | |
| 38 | 011101-97-10-08СП | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
