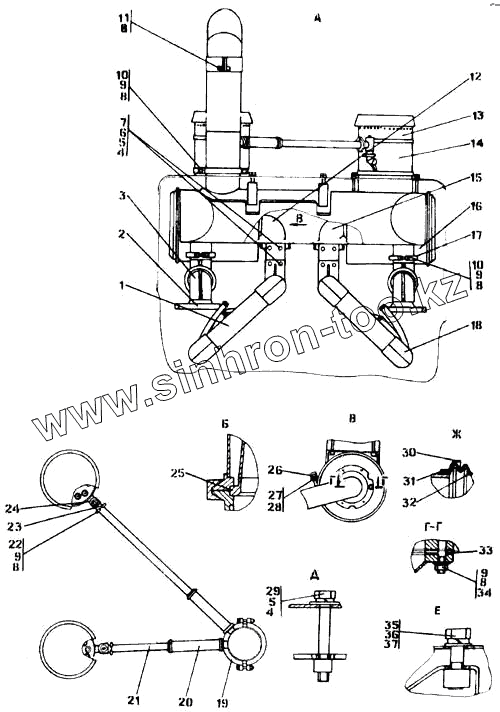

Каталог запасных частей к технике: Промтрактор Т-50.01. Установка систем воздухоочистки и выпуска

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5
6
6
7
7
8
8
8
8
8
9
9
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
20
21
21
22
22
23
23
24
25
26
27
28
29
29
30
31
32
33
33
34
34
35
35
36
36
37
37
Позиция на иллюстрации Заводской номер детали Название детали
1 5001-05-124-20СП Труба
1 5001-05-124СП Труба
2 Хомут 0600.1924-01СП Хомут 0600.1924-01СП
3 5001-05-130СП Газовод
3 5001-05-130-20СП Газовод
4 310230 Шайба 12.01.08кп.019 ГОСТ 6958-78
4 310230-20 Шайба 12.01.08кп.0221 ГОСТ 6958-78
5 Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 Шайба 12.ОТ.65Г.019 ГОСТ 6402-70
5 Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70 Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70
6 Гайка М12х1,25-6Н.6. 019 ГОСТ 5915-70 Гайка М12х1,25-6Н.6. 019 ГОСТ 5915-70
6 Гайка М12х1,25-6Н.6. 029 ГОСТ 5915-70 Гайка М12х1,25-6Н.6. 029 ГОСТ 5915-70
7 Болт М12х 1,25-6gх40.40.88. 35.029 ГОСТ 7796-70 Болт М12х 1,25-6gх40.40.88. 35.029 ГОСТ 7796-70
7 Болт М12х1,25-6gх40.40.88. 35.019 ГОСТ 7796-70 Болт М12х1,25-6gх40.40.88. 35.019 ГОСТ 7796-70
8 Шайба 8Т.65Г.019 ГОСТ 6402-70 Шайба 8Т.65Г.019 ГОСТ 6402-70
8 Шайба 8Т.65Г.0221 ГОСТ 6402-70 Шайба 8Т.65Г.0221 ГОСТ 6402-70
9 Гайка М8-7Н.6.019 ГОСТ 5915-70 Гайка М8-7Н.6.019 ГОСТ 5915-70
9 Гайка М8-7Н.6.029 ГОСТ 5915-70 Гайка М8-7Н.6.029 ГОСТ 5915-70
10 Болт М8-6gх70.58.019 ГОСТ 7795-70 Болт М8-6gх70.58.019 ГОСТ 7795-70
10 Болт М8-6gх70.58.029 ГОСТ 7795-70 Болт М8-6gх70.58.029 ГОСТ 7795-70
11 Болт М8-6gх40.58.019 ГОСТ 7795-70 Болт М8-6gх40.58.019 ГОСТ 7795-70
11 Болт М8-6gх40.58.029 ГОСТ 7796-70 Болт М8-6gх40.58.029 ГОСТ 7796-70
12 5001-05-126-01СП Труба
12 5001-05-126-01-20СП Труба
13 5001-05-123СП Воздухозаборник
13 5001-05-123-20СП Воздухозаборник
14 5001-05-122СП Воздухоочиститель циклонный
14 5001-05-122-20СП Воздухоочиститель циклонный
15 5001-05-126СП Труба
15 5001-05-126-20СП Труба
16 5001-05-121СП Воздухоочиститель
16 5001-05-121-20СП Воздухоочиститель
17 2505-05-134-20СП Бугель
17 2501-05-134СП Бугель
18 5001-05-125СП Труба
18 5001-05-125-20СП Труба
19 5001-05-1 Бугель
20 461401-07 Рукав
20 461401-07-20 Рукав
21 5001-05-131СП Труба
21 5001-05-131-20СП Труба
22 Болт М8-6gх30.30.88. 35.019 ГОСТ 7796-70 Болт М8-6gх30.30.88. 35.019 ГОСТ 7796-70
22 Болт М8-6gх30.30.88. 35.029 ГОСТ 7796-70 Болт М8-6gх30.30.88. 35.029 ГОСТ 7796-70
23 403-05-25 Хомут
23 403-05-25-20 Хомут
24 403-05-112СП Клапан
25 5001-05-101СП Сопло
26 404-05-92 Колпачок защитный
27 Датчик сигнализатора засоренности воздушного фильтра 13.3839.600 ТУ 37.003.1025-80 Датчик сигнализатора засоренности воздушного фильтра 13.3839.600 ТУ 37.003.1025-80
28 Кольцо 14х20 МН4152-62 Кольцо 14х20 МН4152-62
29 282388 Болт М12х1,25-6gх95. 68.019 ГОСТ 7812-70
29 282388-20 Болт М12х1,25-6gх95. 68.029 ГОСТ 7812-70
30 Щиток предохранительный 0800.1928-00 Щиток предохранительный 0800.1928-00
31 Хомут 110-130/13-С7W Хомут 110-130/13-С7W
32 Сильфон 0800.1930СП Сильфон 0800.1930СП
33 450033 Прокладка
33 460033-20 Прокладка
34 310150 Шайба 8.01.08кп.019 ГОСТ 11371-78
34 310150-20 Шайба 8.01.08кп.0221 ГОСТ 11371-78
35 Болт М16х1,5-6gх60.88. 35.019 ГОСТ 7795-70 Болт М16х1,5-6gх60.88. 35.019 ГОСТ 7795-70
35 Болт М16х1,5-6gх60.88. 35.029 ГОСТ 7796-70 Болт М16х1,5-6gх60.88. 35.029 ГОСТ 7796-70
36 Шайба 16.ОТ.65Г.019 ГОСТ 6402-70 Шайба 16.ОТ.65Г.019 ГОСТ 6402-70
36 Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70 Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70
37 310270 Шайба 16.01.20.019 ГОСТ 11371-78
37 310270-20 Шайба 16.01.20.0221 ГОСТ 11371-78
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
