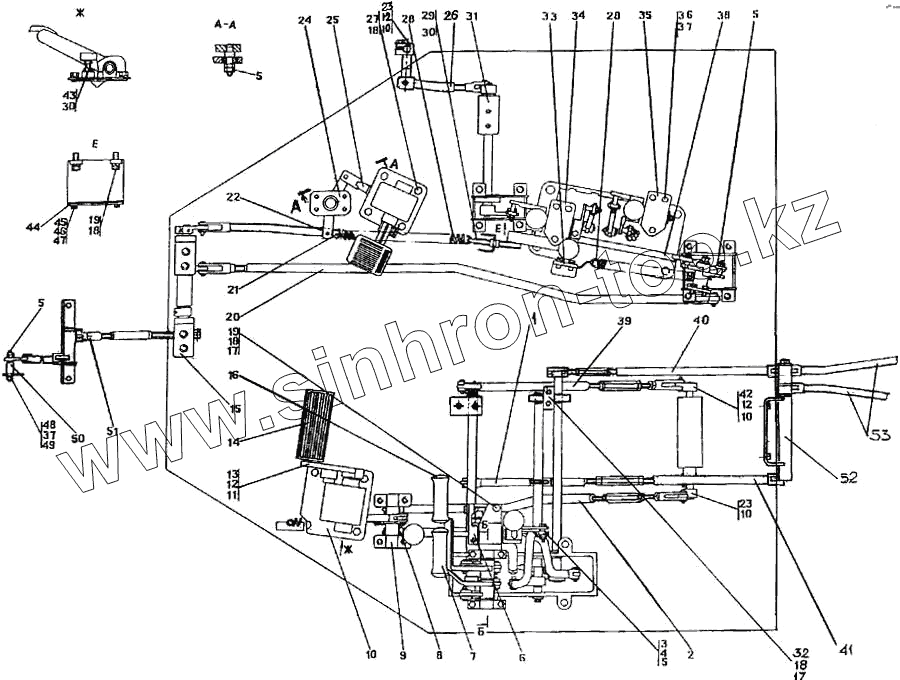

Каталог запасных частей к технике: Промтрактор Т-50.01. Управление трактором
1
2
3
4
5
5
5
5
6
7
8
9
10
10
10
10
12
12
12
13
14
15
16
17
17
18
18
18
18
19
19
20
21
22
23
23
24
25
26
27
28
28
29
30
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5001-13-156-03СП | Тяга | |
| 2 | 5001-13-154СП | Тяга | |
| 3 | 404-13-126 | Втулка | |
| 4 | 404-13-128 | Ось | |
| 5 | Гайка М6-7Н.6.019 ГОСТ 5915-70 | Гайка М6-7Н.6.019 ГОСТ 5915-70 | |
| 6 | 3501-13-143СП | Блок управления | |
| 7 | 3501-13-164СП | Рукоятка | |
| 8 | 404-13-269-01 | Ось | |
| 9 | 5001-13-165СП | Мостик | |
| 10 | 3501-13-137СП | Корпус | |
| 10 | 340350 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 12 | Болт М8-6gх30.30.88.35.019 ГОСТ 7796-70 | Болт М8-6gх30.30.88.35.019 ГОСТ 7796-70 | |
| 13 | 3501-13-138СП | Педаль | |
| 14 | 400359-01 | Накладка педали | |
| 15 | 5001-13-142СП | Мостик | |
| 16 | 3501-13-163СП | Рукоятка | |
| 17 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 18 | Шайба 10.ОТ.65Г.019 ГОСТ 6402-70 | Шайба 10.ОТ.65Г.019 ГОСТ 6402-70 | |
| 19 | Болт М10-6gх30.58.019 ГОСТ 7796-70 | Болт М10-6gх30.58.019 ГОСТ 7796-70 | |
| 20 | 3501-13-225СП | Тяга | |
| 21 | 3501-13-178СП | Педаль | |
| 22 | 5001-13-144СП | Тяга | |
| 23 | 5001-13-172 | Рычаг | |
| 24 | 3501-13-202СП | Мостик | |
| 25 | 3501-13-200СП | Тяга | |
| 26 | 5001-13-133СП | Тяга | |
| 27 | 280250 | Болт М10-6gх40 | |
| 28 | 700-38-2742-01 | Пружина | |
| 29 | 2501-13-96 | Растяжка | |
| 30 | 300220 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 31 | 5001-13-169СП | Мостик | |
| 32 | Болт М10-6gх55.58.019 ГОСТ 7796-70 | Болт М10-6gх55.58.019 ГОСТ 7796-70 | |
| 33 | 3501-13-253СП | Сектор | |
| 34 | 3501-13-172СП | Блок управления | |
| 35 | 5001-13-177СП | Блок управления | |
| 36 | Болт М8-6gх25.58.019 ГОСТ 7796-70 | Болт М8-6gх25.58.019 ГОСТ 7796-70 | |
| 37 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | |
| 38 | 3501-13-218СП | Тяга | |
| 39 | 5001-13-156-02СП | Тяга | |
| 40 | 5001-13-156-01СП | Тяга | |
| 41 | 5001-13-156СП | Тяга | |
| 42 | 2501-13-232-01СП | Рычаг | |
| 43 | 2501-13-196 | Упор | |
| 44 | 3501-13-223СП | Крышка | |
| 45 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 | |
| 46 | Шайба 6Т.65Г.019 ГОСТ 6402-70 | Шайба 6Т.65Г.019 ГОСТ 6402-70 | |
| 47 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 48 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | |
| 49 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 50 | 3501-13-195 | Ось | |
| 51 | 5001-13-156-04СП | Тяга | |
| 52 | 5001-13-130СП | Мостик | |
| 53 | 5001-13-149СП | Тяга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
