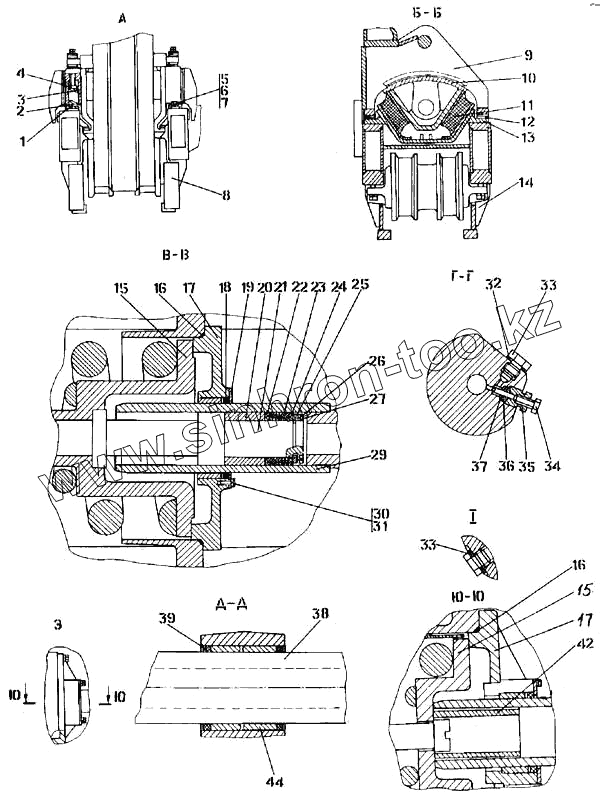

Каталог запасных частей к технике: Промтрактор Т-50.01. Тележка
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
29
30
31
33
33
34
35
36
37
38
39
42
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5001-21-60СП | 5001-21-60СП | Механизм натяжения | |
| 1 | 5001-21-135 | Планка | |
| 2 | 5001-21-136 | Штифт | |
| 3 | 385780 | Пружина | |
| 4 | 5001-21-137 | Круг | |
| 5 | 280830 | Болт М24х2-6gх70.109.40Х019 ГОСТ 7796-70 | |
| 6 | Шайба 24Т.65Г.019 ГОСТ 6402-70 | Шайба 24Т.65Г.019 ГОСТ 6402-70 | |
| 7 | 310350 | Шайба 24.01.10.019 ГОСТ 11371-78 | |
| 8 | 5001-21-73 | Отбойник | |
| 9 | 5001-21-17СП | Кронштейн | |
| 10 | 5001-21-21СП | Опора подвижная | |
| 11 | 5001-21-35СП | Амортизатор | |
| 12 | 5001-21-49 | Прокладка | |
| 13 | 5001-21-20СП | Короб | |
| 14 | 5001-21-27СП | Щиток | |
| 15 | 5001-21-85СП | Механизм сдавания | |
| 16 | Кольцо 460-470-58-2-51-1668 ГОСТ 9833-73/ТУ 38.405.558-84 | Кольцо 460-470-58-2-51-1668 ГОСТ 9833-73/ТУ 38.405.558-84 | |
| 17 | 5001-21-82СП | Крышка | |
| 18 | 5001-21-81СП | Манжета | |
| 19 | 5001-21-194 | Крышка | |
| 20 | 5001-21-199 | Втулка | |
| 21 | 5001-21-200 | Поршень | |
| 22 | КН100-125-2 ГОСТ 22704-77 | КН100-125-2 ГОСТ 22704-77 | |
| 23 | М100-125-2 ГОСТ 22704-77 | М100-125-2 ГОСТ 22704-77 | |
| 24 | КО100-125-2 ГОСТ 22704-77 | КО100-125-2 ГОСТ 22704-77 | |
| 25 | 2501-93-509 | Кольцо | |
| 26 | 5001-21-204 | Кольцо стопорное | |
| 27 | 5001-21-201 | Гайка | |
| 28 | 5001-21-9СП | Рама тележки | |
| 28 | 5001-21-10СП | Рама тележки | |
| 29 | 5001-21-79СП | Шток | |
| 30 | Болт М8-6gх25.58.019 ГОСТ 7796-70 | Болт М8-6gх25.58.019 ГОСТ 7796-70 | |
| 31 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | |
| 33 | 355515 | Пробка | |
| 34 | 46-21-756 | Игла | |
| 35 | 46-21-717 | Пробка | |
| 36 | 500192 | Кольцо СТ 13-5-7,5 ГОСТ 288-72 | |
| 37 | 46-21-718 | Обойма | |
| 38 | 5001-21-148 | Ось | |
| 39 | 403-21-67-СП | Манжета | |
| 42 | 5001-21-198 | Втулка | |
| 44 | 5001-21-24 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
