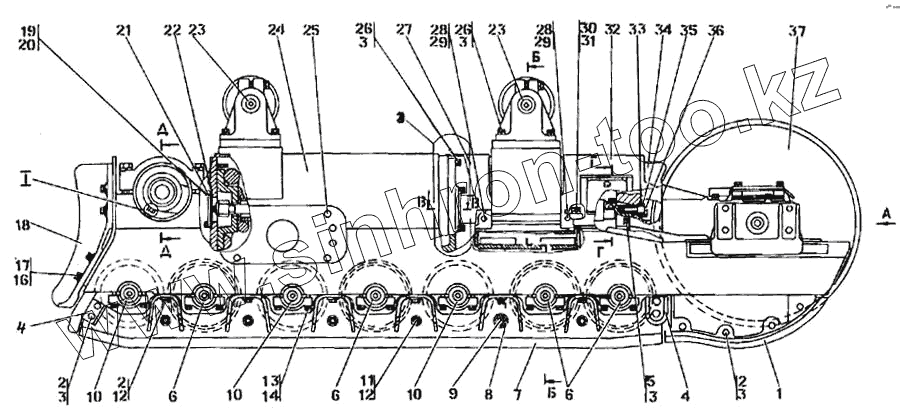

Каталог запасных частей к технике: Промтрактор Т-50.01. Тележка
1
2
2
2
3
3
3
3
3
4
4
5
6
6
6
7
8
9
10
10
10
11
12
12
13
14
16
17
18
18
19
19
20
21
22
23
23
24
24
25
26
26
27
27
28
28
29
29
30
31
32
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5001-21-3СП | 5001-21-3СП | Тележка | |
| 5001-21-2СП | 5001-21-2СП | Тележка | |
| 1 | 5001-21-74 | Отбойник | |
| 2 | 280920 | Болт М30х2-6gх60.109.40Х019 ГОСТ 7796-70 | |
| 3 | 310415 | Шайба 30.ОТ.65Г.019 ГОСТ 6402-70 | |
| 4 | 5001-21-56 | Накладка | |
| 5 | 280895 | Болт М24х2-6gх200.109.40Х019 ГОСТ 7796-70 | |
| 6 | 5001-21-14СП | Каток опорный | |
| 7 | 5001-21-27-01СП | Щиток | |
| 8 | 5001-21-72 | Втулка | |
| 9 | 5001-21-70СП | Стяжка | |
| 10 | 5001-21-14-01СП | Каток опорный | |
| 11 | 300410-01 | Гайка М30х2-6Н.8.019 ГОСТ 5915-70 | |
| 12 | 310410-01 | Шайба 30.01.10.019 ГОСТ 11371-78 | |
| 13 | 700-31-2522 | Шайба | |
| 14 | 280961 | Болт М30-6gх130.109.40Х019 ГОСТ 7798-70 | |
| 16 | Шайба 20.ОТ.65Г.019 ГОСТ 6402-70 | Шайба 20.ОТ.65Г.019 ГОСТ 6402-70 | |
| 17 | 280725 | Болт М20х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 18 | 5001-21-170 | Отбойник | |
| 18 | 5001-21-170-01 | Отбойник | |
| 19 | Болт М12-6gх30.88.35.029 ГОСТ 7796-70 | Болт М12-6gх30.88.35.029 ГОСТ 7796-70 | |
| 19 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 | |
| 20 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | |
| 21 | 5001-21-182 | Крышка | |
| 22 | 450181 | Прокладка | |
| 23 | 5001-21-15СП | Каток поддерживающий | |
| 24 | 5001-21-9СП | Рама тележки | |
| 24 | 5001-21-10СП | Рама тележки | |
| 25 | 7879-4217 | Пробка | |
| 26 | 280830 | Болт М24х2-6gх70.109.40Х019 ГОСТ 7796-70 | |
| 27 | 5001-21-86СП | Кожух | |
| 27 | 5001-21-86-01СП | Кожух | |
| 28 | 280720 | Болт М20х1,5-6gх40.109.40Х.019 ГОСТ 7796-70 | |
| 29 | 315317 | Шайба | |
| 30 | 280975 | Болт М36х3-6gх140.109.40Х019 ГОСТ 7798-70 | |
| 31 | Шайба 36.65Г.06 ГОСТ 6402-70 | Шайба 36.65Г.06 ГОСТ 6402-70 | |
| 32 | 5001-21-25СП | Кожух | |
| 32 | 5001-21-25-01СП | Кожух | |
| 33 | 400-21-121 | Эксцентрик | |
| 34 | 5001-21-202 | Опора | |
| 35 | 400-21-122 | Пластина | |
| 36 | 280930 | Болт М30х2-6gх70.109.40Х019 ГОСТ 7796-70 | |
| 37 | 5001-21-13СП | Колесо натяжное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
