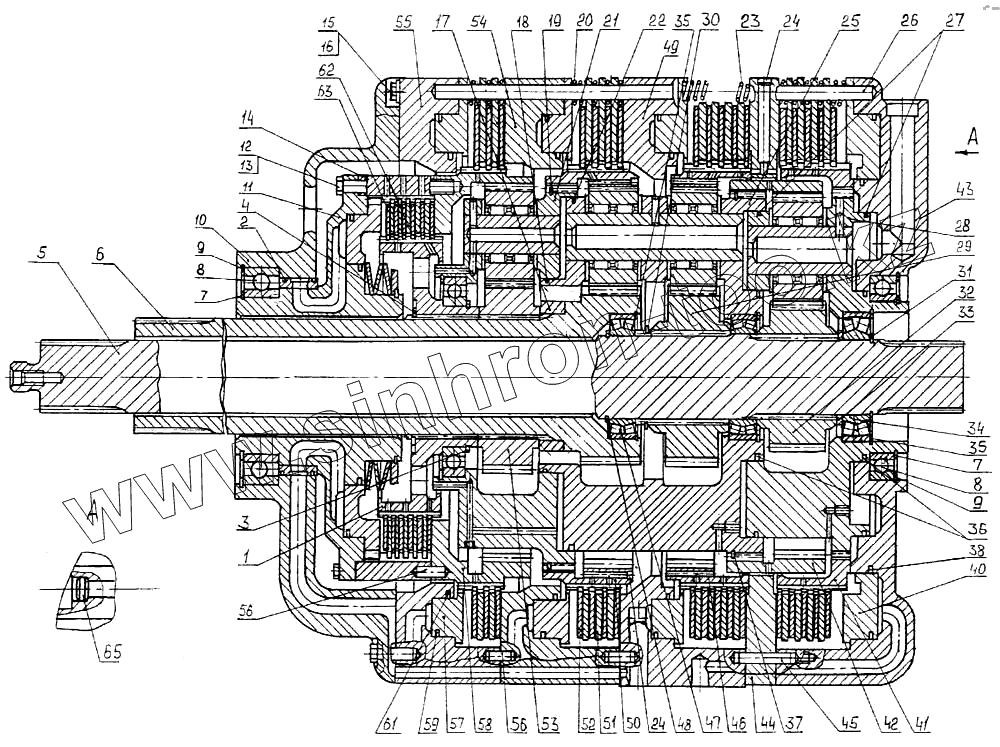

Каталог запасных частей к технике: Промтрактор Т-50.01. Коробка передач планетарная

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
56
57
58
59
61
62
63
65
Позиция на иллюстрации Заводской номер детали Название детали
5001-12-10СП 5001-12-10СП Коробка передач планетарная
1 5001-12-16 Барабан
2 440090 Кольцо уплотнительное
3 580851 Кольцо С150 ГОСТ 13940-86
4 580814 Кольцо
5 5001-12-14 Вал
6 5001-12-15 Вал
7 580851 Кольцо С150 ГОСТ 13940-86
8 1000930Л Подшипник ГОСТ 8338-75
9 700-58-2096 Кольцо С210 ГОСТ 13941-86
10 5001-12-1 Корпус
11 5001-12-101СП Бустер
12 КС-1,6 Проволока ГОСТ 792-67
13 285384 Болт 3М12-6gх125.109.40Х.019 ГОСТ 7796-70
14 5001-12-17 Барабан
15 285589 Болт
16 315271-05 Шайба
17 5001-12-32 Кольцо
18 2501-12-181-27 Кольцо уплотнительное
19 585970-01 Кольцо
20 385215 Пружина
21 5001-12-102-СП Водило (476718938507)
22 2501-12-181-28 Кольцо уплотнительное
23 700-38-2646 Пружина
24 Б8-100 Шарик ГОСТ 3722-81
25 5001-12-103СП Водило
26 5001-12-107 Палец
27 2501-12-181-07 Кольцо уплотнительное
28 5001-12-104СП Водило
29 5001-12-24 Шестерня
30 580705 Кольцо С90 ГОСТ 13940-86
31 580670 Кольцо С70 ГОСТ 13940-86
32 5001-12-25 Шестерня
33 5001-12-34 Кольцо
34 3514 Подшипник ГОСТ 5721-75
35 580818 Кольцо С125 ГОСТ 13941-86
36 2501-12-181-01 Кольцо уплотнительное
37 585970 Кольцо
38 2501-12-181-12 Кольцо
40 5001-12-13 Поршень
41 5001-12-22 Барабан
42 5001-12-21 Шестерня
43 5001-12-6 Корпус
44 5001-12-5 Фланец
45 325390 Штифт
46 5001-12-20 Шестерня
47 3516 Подшипник ГОСТ 5721-75
48 700-58-2122 Кольцо С80 ГОСТ 13940-86
49 5001-12-4 Корпус
50 5001-12-19 Шестерня
51 5001-12-36 Диск
52 5001-12-105СП Диск
53 5001-12-23 Шестерня
54 5001-12-3 Корпус
55 5001-12-2 Корпус
56 325383 Штифт
57 5001-12-12 Поршень
58 5001-12-18 Шестерня
59 2501-12-181-15 Кольцо
61 2501-12-181-14 Кольцо
62 25-12-266 Диск
63 25-12-173-СП Диск
65 375419 Заглушка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
