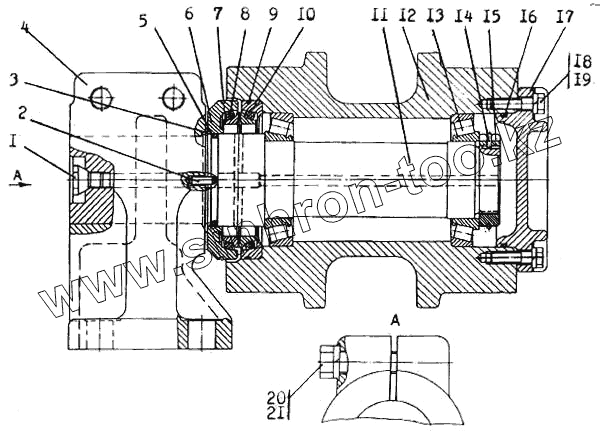

Каталог запасных частей к технике: Промтрактор Т-50.01. Каток поддерживающий
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5001-21-15СП | 5001-21-15СП | Каток поддерживающий | |
| 5001-21-15-20СП | 5001-21-15-20СП | Каток поддерживающий Т | |
| 1 | 375509 | Пробка | |
| 1 | 375509-20 | Пробка | |
| 2 | 325280 | Штифт | |
| 3 | 700-58-2356 | Кольцо С105 ГОСТ 13940-86 | |
| 4 | 5001-21-122 | Опора | |
| 5 | Кольцо 092-105-75-2-51-1668 ГОСТ 9833-73/ТУ 38.405558-84 | Кольцо 092-105-75-2-51-1668 ГОСТ 9833-73/ТУ 38.405558-84 | |
| 6 | 5001-21-121 | Крышка | |
| 7 | 401-21-140 | Кольцо уплотнительное | |
| 8 | 401-21-141 | Кольцо упругое | |
| 9 | Кольцо 175-180-36-2-51-1668 ГОСТ 9833-73/ТУ 38.405558-84 | Кольцо 175-180-36-2-51-1668 ГОСТ 9833-73/ТУ 38.405558-84 | |
| 10 | 5001-21-120 | Корпус уплотнения | |
| 11 | 5001-21-119 | Ось | |
| 12 | 5001-21-54СП | Каток | |
| 13 | Подшипник 7217 ТУ 37.006. 162-89 | Подшипник 7217 ТУ 37.006. 162-89 | |
| 14 | 5001-21-125 | Кольцо стопорное | |
| 15 | 5001-21-124 | Гайка | |
| 16 | Кольцо 150-155-36-2-51-1668 ГОСТ 9833-73/ТУ 38.405558-84 | Кольцо 150-155-36-2-51-1668 ГОСТ 9833-73/ТУ 38.405558-84 | |
| 17 | 5001-21-123 | Крышка | |
| 18 | 280348 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 18 | 280348-20 | Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70 | |
| 19 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | |
| 19 | Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70 | Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70 | |
| 20 | 280746 | Болт М20х1,5-6gх90.109.40Х019 ГОСТ 7796-70 | |
| 20 | 280746-20 | Болт М20х1,5-6gх90.109.40Х029 ГОСТ 7795-70 | |
| 21 | Шайба 20.ОТ.65Г.019 ГОСТ 6402-70 | Шайба 20.ОТ.65Г.019 ГОСТ 6402-70 | |
| 21 | Шайба 20.ОТ.65Г.0221 ГОСТ 6402-70 | Шайба 20.ОТ.65Г.0221 ГОСТ 6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
