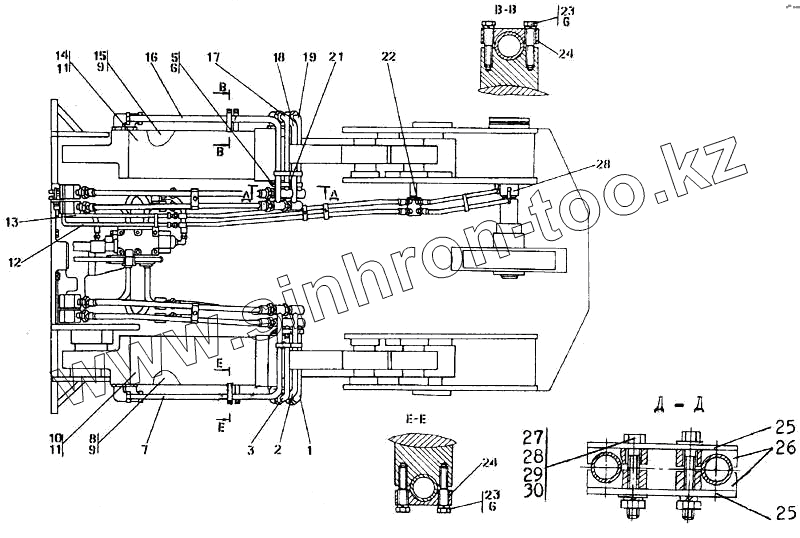

Каталог запасных частей к технике: Промтрактор Т-50.01. Гидросистема рыхлительного оборудования
1
1
2
2
3
3
6
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
22
22
23
23
24
24
25
25
26
26
27
27
28
28
28
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3501-98-512-20СП | Трубопровод | |
| 1 | 3501-98-512СП | Трубопровод | |
| 2 | 3501-98-513-01-20СП | Трубопровод | |
| 2 | 3501-98-513-01СП | Трубопровод | |
| 3 | 46-98-517СП | Трубопровод | |
| 3 | 46-98-517-20СП | Трубопровод | |
| 6 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | |
| 6 | Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70 | Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70 | |
| 7 | 3501-98-514СП | Трубопровод | |
| 7 | 3501-98-514-20СП | Трубопровод | |
| 8 | 46-98-510-01СП | Гидроцилиндр | |
| 8 | 46-98-510-01-20СП | Гидроцилиндр | |
| 9 | Г46-98-510СП | Гидроцилиндр | |
| 9 | Г46-98-510-20СП | Гидроцилиндр | |
| 10 | 46-98-511-02СП | Гидроцилиндр | |
| 10 | 46-98-511-02-20СП | Гидроцилиндр | |
| 11 | Г46-98-511-01СП | Гидроцилиндр | |
| 11 | Г46-98-511-01-20СП | Гидроцилиндр | |
| 12 | 2501-98-538СП | Трубопровод | |
| 12 | 2501-98-538-20СП | Трубопровод | |
| 13 | 2501-98-537СП | Трубопровод | |
| 13 | 2501-98-537-20СП | Трубопровод | |
| 14 | 46-98-511-01СП | Гидроцилиндр | |
| 14 | 46-98-511-01-20СП | Гидроцилиндр | |
| 15 | 46-98-510СП | Гидроцилиндр | |
| 15 | 46-98-510-20СП | Гидроцилиндр | |
| 16 | 3501-98-514-01-20СП | Трубопровод | |
| 16 | 3501-98-514-01СП | Трубопровод | |
| 17 | 46-98-517-01СП | Трубопровод | |
| 17 | 46-98-517-01-20СП | Трубопровод | |
| 18 | 3501-98-513СП | Трубопровод | |
| 18 | 3501-98-513-20СП | Трубопровод | |
| 19 | 3501-98-512-01СП | Трубопровод | |
| 19 | 3501-98-512-01-20СП | Трубопровод | |
| 22 | 2501-98-539СП | Переходник | |
| 22 | 2501-98-539-20СП | Переходник | |
| 23 | Болт М12-6gх40.40.88.35.019 ГОСТ 7796-70 | Болт М12-6gх40.40.88.35.019 ГОСТ 7796-70 | |
| 23 | Болт М12-6gх40.40.88.35.029 ГОСТ 7796-70 | Болт М12-6gх40.40.88.35.029 ГОСТ 7796-70 | |
| 24 | 46-98-519 | Бугель | |
| 24 | 46-98-519-20 | Бугель | |
| 25 | 3501-98-503 | Планка | |
| 25 | 3501-98-503-20 | Планка | |
| 26 | 3501-98-505 | Бугель | |
| 26 | 3501-98-505-20 | Бугель | |
| 27 | 280570 | Болт М16х1,5-6gх105.88.40Х019 ГОСТ 7795-70 | |
| 27 | 280570-20 | Болт М16х1,5-6gх105.88.40Х029 ГОСТ 7795-70 | |
| 28 | 300270 | Гайка М16х1,5-6Н.12.40Х019 ГОСТ 15521-70 | |
| 28 | 300270-20 | Гайка М16х1,5-6Н.12.40Х029 ГОСТ 15521-70 | |
| 28 | 46-98-524-01-20СП | Механизм изменения вылета зуба | |
| 28 | 46-98-524-01-20СП | Механизм изменения вылета зуба | |
| 29 | 310270 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 29 | 310270-20 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 30 | Шайба 16.ОТ.65Г.019 ГОСТ 6402-70 | Шайба 16.ОТ.65Г.019 ГОСТ 6402-70 | |
| 30 | Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70 | Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
