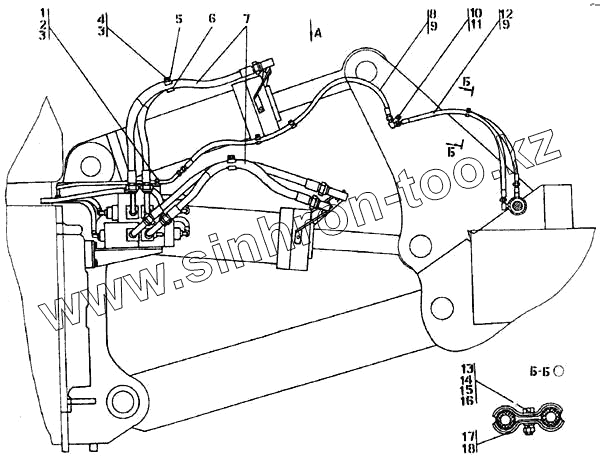

Каталог запасных частей к технике: Промтрактор Т-50.01. Гидросистема рыхлительного оборудования
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501-98-501СП | 3501-98-501СП | Гидросистема рыхлительного оборудования УХЛ | |
| 3501-98-501-20СП | 3501-98-501-20СП | Гидросистема рыхлительного оборудования Т | |
| 1 | 2501-98-556-20 | Бугель | |
| 1 | 2501-98-556 | Бугель | |
| 2 | 280348 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 2 | 280348-20 | Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70 | |
| 3 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | |
| 3 | Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70 | Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70 | |
| 4 | 280365 | Болт М12х1,25-6gх50.88.40Х.019 ГОСТ 7796-70 | |
| 4 | 280365-20 | Болт М12х1,25-6gх50.88.40Х.029 ГОСТ 7796-70 | |
| 5 | 2501-98-551 | Бугель | |
| 5 | 2501-98-551-20 | Бугель | |
| 6 | 2501-98-552 | Бугель | |
| 6 | 2501-98-552-20 | Бугель | |
| 7 | 700-46-2142-08СП | Рукав диаметр 25 | |
| 7 | 700-46-2142-08-20СП | Рукав диаметр 25 | |
| 8 | 404-26-213-18СП | Рукав диаметр 12 | |
| 8 | 404-26-213-18-20СП | Рукав диаметр 12 | |
| 9 | 012-016-25-2-3 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 10 | Болт М16х1,5-6gх35.88.35.029 ГОСТ 7796-70 | Болт М16х1,5-6gх35.88.35.029 ГОСТ 7796-70 | |
| 10 | Болт М16х1,5-6gх35.88.35.019 ГОСТ 7796-70 | Болт М16х1,5-6gх35.88.35.019 ГОСТ 7796-70 | |
| 11 | Шайба 16.ОТ.65Г.019 ГОСТ 6402-70 | Шайба 16.ОТ.65Г.019 ГОСТ 6402-70 | |
| 11 | Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70 | Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70 | |
| 12 | 404-26-213-14СП | Рукав диаметр 12 | |
| 12 | 404-26-213-14-20СП | Рукав диаметр 12 | |
| 13 | Болт М8-6gх30.30.88.35.019 ГОСТ 7796-70 | Болт М8-6gх30.30.88.35.019 ГОСТ 7796-70 | |
| 13 | Болт М8-6gх30.30.88.35.029 ГОСТ 7796-70 | Болт М8-6gх30.30.88.35.029 ГОСТ 7796-70 | |
| 14 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | |
| 14 | ГайкаМ8-7Н.6.029 ГОСТ 5915-70 | ГайкаМ8-7Н.6.029 ГОСТ 5915-70 | |
| 15 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 15 | 310140-20 | Шайба 8.01.10.0221 ГОСТ 6958-78 | |
| 16 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | |
| 16 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | |
| 17 | 58-60-213-01 | Планка | |
| 17 | 58-60-213-01-20 | Планка | |
| 18 | 700-40-6684-09 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
