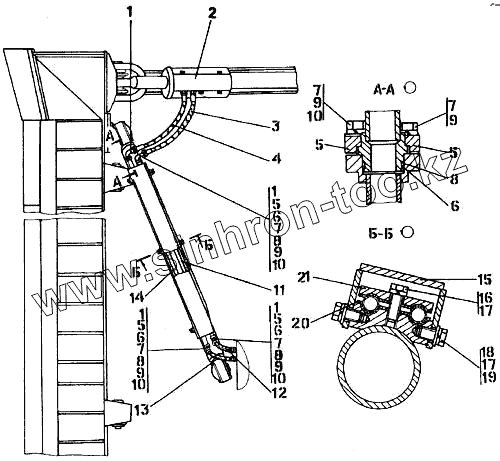

Каталог запасных частей к технике: Промтрактор Т-50.01. Гидросистема бульдозерного оборудования
1
1
1
1
2
2
3
3
4
4
5
5
5
5
5
6
6
6
6
7
7
7
7
7
8
8
8
8
9
9
9
9
9
10
10
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501-93-500СП | 3501-93-500СП | Гидросистема бульдозерного оборудования УХЛ | |
| 3501-93-500-20СП | 3501-93-500-20СП | Гидросистема бульдозерного оборудования Т | |
| 1 | 404-26-222-20СП | Трубопровод | |
| 1 | 404-26-222СП | Трубопровод | |
| 2 | 3501-93-508СП | Гидрораскос | |
| 2 | 3501-93-508-20СП | Гидрораскос | |
| 3 | 3501-93-510СП | Рукав диаметр 25 | |
| 3 | 3501-93-510-20СП | Рукав диаметр 25 | |
| 4 | 3501-93-510-01СП | Рукав диаметр 25 | |
| 4 | 3501-93-510-01-20СП | Рукав диаметр 25 | |
| 5 | 2501-26-83-20 | Фланец | |
| 5 | 2501-26-83 | Фланец | |
| 6 | 440038 | Кольцо защитное | |
| 7 | 280348 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 7 | 280348-20 | Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70 | |
| 8 | Кольцо 032-038-36-2-51-1668 ГОСТ 188239-73/ТУ 38.005.204-84 | Кольцо 032-038-36-2-51-1668 ГОСТ 188239-73/ТУ 38.005.204-84 | |
| 9 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | |
| 9 | Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70 | Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70 | |
| 10 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 10 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 11 | 3501-93-511-01-20СП | Трубопровод | |
| 11 | 3501-93-511-01СП | Трубопровод | |
| 12 | 3501-93-510-03СП | Рукав диаметр 25 | |
| 12 | 3501-93-510-03-20СП | Рукав диаметр 25 | |
| 13 | 3501-93-510-02СП | Рукав диаметр 25 | |
| 13 | 3501-93-510-02-20СП | Рукав диаметр 25 | |
| 14 | 3501-93-511СП | Трубопровод | |
| 14 | 3501-93-511-20СП | Трубопровод | |
| 15 | 3501-93-512СП | Кожух | |
| 15 | 3501-93-512-20СП | Кожух | |
| 16 | 280730-20 | Болт М20х1,-6gх60.109.40Х029 ГОСТ 7796-70 | |
| 16 | 280730 | Болт М20х1,5-6gх60.109.40Х019 ГОСТ 7796-70 | |
| 17 | Шайба 20.ОТ.65Г.019 ГОСТ 6402-70 | Шайба 20.ОТ.65Г.019 ГОСТ 6402-70 | |
| 17 | Шайба 20.ОТ.65Г.0221 ГОСТ 6402-70 | Шайба 20.ОТ.65Г.0221 ГОСТ 6402-70 | |
| 18 | 280720-20 | Болт М20х1,5-6gх40.109.40Х.029 ГОСТ 7796-70 | |
| 18 | 280720 | Болт М20х1,5-6gх40.109.40Х.019 ГОСТ 7796-70 | |
| 19 | 310320 | Шайба 20.04.20.019 ГОСТ 6958-78 | |
| 19 | 310320-20 | Шайба 20.04.20.0221 ГОСТ 6958-78 | |
| 20 | 3501-93-617 | Прокладка | |
| 20 | 3501-93-617-20 | Прокладка | |
| 21 | 3501-93-616 | Планка | |
| 21 | 3501-93-616-20 | Планка |
