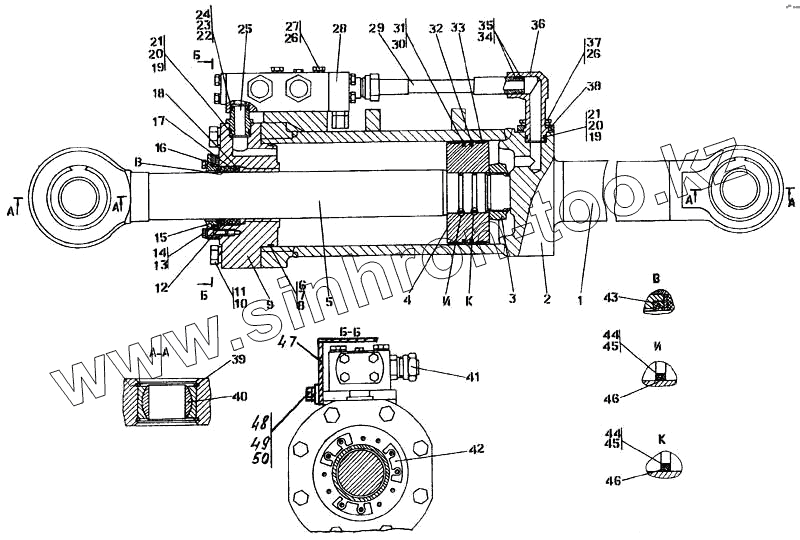

Каталог запасных частей к технике: Промтрактор Т-50.01. Гидрораскос
1
1
1
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
14
15
16
17
18
19
19
20
20
21
21
22
23
24
25
25
26
26
27
27
28
28
29
29
30
31
32
33
34
35
36
36
37
37
38
38
39
40
41
41
42
42
43
44
44
45
45
46
46
47
47
48
48
49
49
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501-93-508СП | 3501-93-508СП | Гидрораскос | |
| 3501-93-508-20СП | 3501-93-508-20СП | Гидрораскос | |
| М100х125-2-Т-Ш-2-100 ГОСТ 22704-77/ГОСТ 15152-69 | М100х125-2-Т-Ш-2-100 ГОСТ 22704-77/ГОСТ 15152-69 | М100х125-2-Т-Ш-2-100 ГОСТ 22704-77/ГОСТ 15152-69 | |
| 580818-20 | 580818-20 | Кольцо С125.кд9хр ГОСТ 13941-86 | |
| КН100х125-2-Т-Ш-2-100 ГОСТ 22704-77/ГОСТ 15152-69 | КН100х125-2-Т-Ш-2-100 ГОСТ 22704-77/ГОСТ 15152-69 | КН100х125-2-Т-Ш-2-100 ГОСТ 22704-77/ГОСТ 15152-69 | |
| КО100х125-2-Т-Ш-2-100 ГОСТ 22704-77/ГОСТ 15152-69 | КО100х125-2-Т-Ш-2-100 ГОСТ 22704-77/ГОСТ 15152-69 | КО100х125-2-Т-Ш-2-100 ГОСТ 22704-77/ГОСТ 15152-69 | |
| 1 | 3501-93-502СП | Гидрораскос | |
| 1 | 3501-93-502-20СП | Гидрораскос | |
| 1 | Г3501-93-502-20СП | Гидрораскос | |
| 1 | Г3501-93-502СП | Гидрораскос или 3501-93-502-20СП | |
| 2 | 3501-93-503СП | Корпус | |
| 3 | 2501-93-504 | Гайка | |
| 4 | 2501-93-507 | Поршень | |
| 5 | 3501-93-601 | Шток | |
| 6 | 2501-93-508 | Кольцо защитное | |
| 7 | Кольцо 210-220-58-2-В14-1НТА ГОСТ 18829-73/ТУ 005.1166-87 | Кольцо 210-220-58-2-В14-1НТА ГОСТ 18829-73/ТУ 005.1166-87 | |
| 8 | Кольцо 210-220-58-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | Кольцо 210-220-58-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 9 | 46-98-512-СП | Крышка | |
| 10 | Шайба 30.65Г.019 ГОСТ 6402-70 | Шайба 30.65Г.019 ГОСТ 6402-70 | |
| 10 | Шайба 30.65Г.0221 ГОСТ 6402-70 | Шайба 30.65Г.0221 ГОСТ 6402-70 | |
| 11 | 280960-20 | Болт М30х2-6gх130.109.40Х029 ГОСТ 7796-70 | |
| 11 | 280960 | Болт М30х2-6gх130.109.40Х019 ГОСТ 7796-70 | |
| 12 | 2501-93-509 | Кольцо | |
| 12 | 2501-93-5-9-20 | Кольцо | |
| 13 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | |
| 13 | Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70 | Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70 | |
| 14 | 280361 | Болт М12х1,25-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 14 | 280361-20 | Болт М12х 1,25-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 15 | 46-93-527-01 | Скребок | |
| 16 | КН100х125-2 | Кольцо нажимное ГОСТ 22704-77 | |
| 17 | М100х125-2 | Манжета ГОСТ 22704-77 | |
| 18 | КО100х125-2 | Кольцо ГОСТ 22704-77 | |
| 19 | 039-045-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 20 | Кольцо 039-045-36-2-В14-1-НТА ГОСТ 18829-73/ТУ 005.1166-87 | Кольцо 039-045-36-2-В14-1-НТА ГОСТ 18829-73/ТУ 005.1166-87 | |
| 21 | 700-40-6307 | Шайба защитная | |
| 22 | Кольцо 032-038-36-2-В14-1-НТА ГОСТ 18829-73 ТУ 005.1166-87 | Кольцо 032-038-36-2-В14-1-НТА ГОСТ 18829-73 ТУ 005.1166-87 | |
| 23 | Кольцо 032-038-36-2-51-1668 ГОСТ 18829/ТУ 38.005.204-84 | Кольцо 032-038-36-2-51-1668 ГОСТ 18829/ТУ 38.005.204-84 | |
| 24 | 2501-98-550 | Кольцо защитное | |
| 25 | 3501-93-603-20 | Втулка | |
| 25 | 3501-93-603 | Втулка | |
| 26 | Шайба 16.0Т.65Г.0221 ГОСТ 6402-70 | Шайба 16.0Т.65Г.0221 ГОСТ 6402-70 | |
| 26 | Шайба 16.ОТ.65Г.019 ГОСТ 6402-70 | Шайба 16.ОТ.65Г.019 ГОСТ 6402-70 | |
| 27 | 280570 | Болт М16х1,5-6gх105.88.40Х019 ГОСТ 7795-70 | |
| 27 | 280570-20 | Болт М16х1,5-6gх105.88.40Х029 ГОСТ 7795-70 | |
| 28 | 3501-93-506СП | Гидрозамок | |
| 28 | 3501-93-506-20СП | Гидрозамок | |
| 29 | 3501-93-507СП | Трубопровод | |
| 29 | 3501-93-507-20СП | Трубопровод | |
| 30 | 200-210-58-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 31 | Кольцо 200-210-58-2-В14-1-НТА ГОСТ 18829-73/ТУ 005.1166-87 | Кольцо 200-210-58-2-В14-1-НТА ГОСТ 18829-73/ТУ 005.1166-87 | |
| 32 | 2501-93-514-01 | Кольцо уплотнительное | |
| 33 | 2501-93-513-01 | Втулка опорная | |
| 34 | Кольцо 030-035-30-2-ИРП314-1 ГОСТ 18829-73/ТУ 38.005.20484 | Кольцо 030-035-30-2-ИРП314-1 ГОСТ 18829-73/ТУ 38.005.20484 | |
| 35 | Кольцо 030-035-30-2-В14-НТА ГОСТ 18829-73 | Кольцо 030-035-30-2-В14-НТА ГОСТ 18829-73 | |
| 36 | 3501-93-602 | Угольник | |
| 36 | 3501-93-602-20 | Угольник | |
| 37 | 280544 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 37 | 280544-20 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 38 | 46-98-511 | Фланец | |
| 38 | 46-98-511-20 | Фланец | |
| 39 | 580818-01 | Кольцо С125.Ц9хр ГОСТ 13941-86 | |
| 40 | ШСЛ80 | Подшипник ГОСТ 3635-78 | |
| 41 | 404-26-149-СП | Заглушка | |
| 41 | 404-26-149-20-СП | Заглушка | |
| 42 | 46-93-522 | Прокладка | |
| 42 | 46-93-522-20 | Прокладка | |
| 43 | 2501-93-506-03-СП | Грязесъемник 3-d ГОСТ 24811-81 | |
| 44 | Кольцо 079-085-36-2-В14-1-НТА ГОСТ 18829-73/ТУ 005.1166-87 | Кольцо 079-085-36-2-В14-1-НТА ГОСТ 18829-73/ТУ 005.1166-87 | |
| 45 | Кольцо 079-085-36-2-3 ГОСТ 18829-73 | Кольцо 079-085-36-2-3 ГОСТ 18829-73 | |
| 46 | 2501-93-549 | Кольцо защитное | |
| 47 | 3501-93-509СП | Кожух | |
| 47 | 3501-93-509-20СП | Кожух | |
| 48 | 280725 | Болт М20х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 48 | 280725-20 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 49 | Шайба 20.ОТ.65Г.019 ГОСТ 6402-70 | Шайба 20.ОТ.65Г.019 ГОСТ 6402-70 | |
| 49 | Шайба 20.ОТ.65Г.0221 ГОСТ 6402-70 | Шайба 20.ОТ.65Г.0221 ГОСТ 6402-70 | |
| 50 | 310310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 50 | 310310-20 | Шайба 20х4.01.10.0221 ГОСТ 11371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
