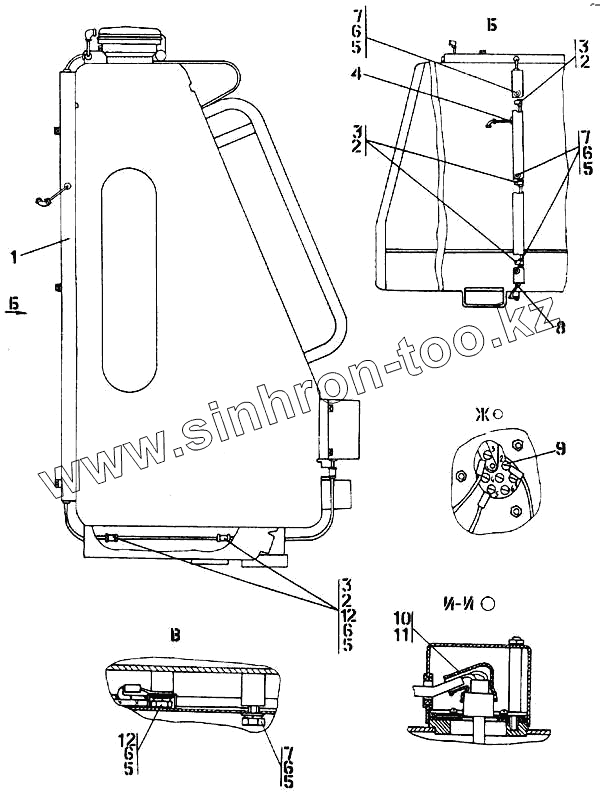

Каталог запасных частей к технике: Промтрактор Т-50.01. Электрооборудование топливного бака
1
1
2
2
2
3
3
3
4
5
5
5
5
5
6
6
6
6
6
7
7
7
9
9
10
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3501-10-47-20 | Кожух защитный | |
| 1 | 3501-10-47 | Кожух защитный | |
| 2 | 700-41-2866 | Хомут | |
| 3 | 700-40-6684-05 | Прокладка | |
| 4 | 700-40-6736 | Кольцо | |
| 5 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 5 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 6 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | |
| 6 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | |
| 7 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | |
| 7 | Болт М8-6gх20.88.35.029 ГОСТ 7796-70 | Болт М8-6gх20.88.35.029 ГОСТ 7796-70 | |
| 9 | ПС300А3-3723100 | Розетка ГОСТ 9200-76 | |
| 9 | ПС300А3-3723100-Э | Розетка ГОСТ 9200-76 | |
| 10 | 400195 | Колпачок | |
| 11 | 700-40-5607 | Наконечник | |
| 12 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 12 | Болт М8-6gх16.88.35.029 ГОСТ 7796-70 | Болт М8-6gх16.88.35.029 ГОСТ 7796-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
