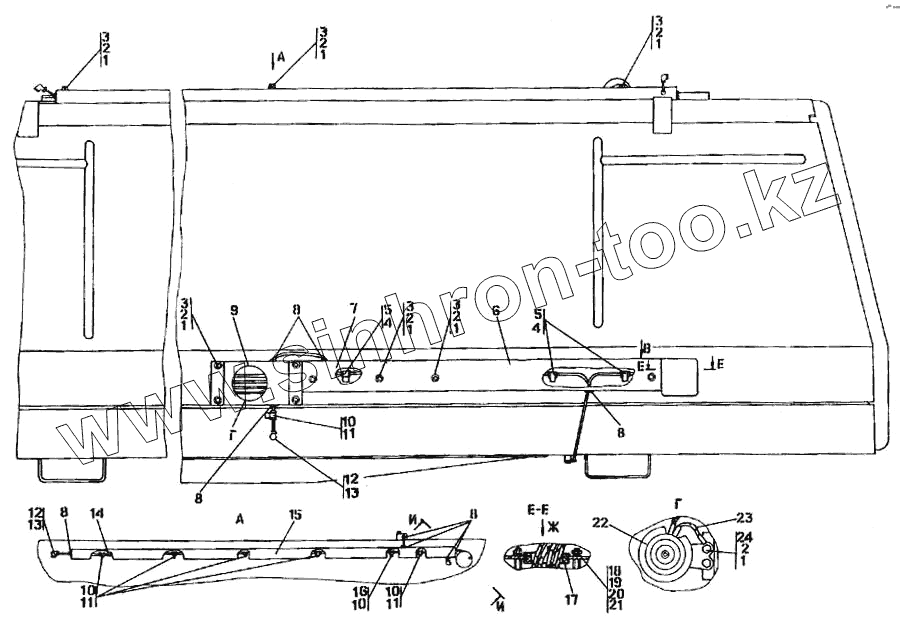

Каталог запасных частей к технике: Промтрактор Т-50.01. Электрооборудование топливного бака
1
1
1
1
1
1
1
2
2
2
2
2
2
2
3
3
3
3
3
3
4
4
5
5
6
6
7
7
8
8
8
9
9
10
10
10
10
11
11
11
12
12
13
13
14
14
15
15
16
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5001-10-18СП | 5001-10-18СП | Электрооборудование топливного бака | |
| 1 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 1 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 2 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | |
| 2 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | |
| 3 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | |
| 3 | Болт М8-6gх20.88.35.029 ГОСТ 7796-70 | Болт М8-6gх20.88.35.029 ГОСТ 7796-70 | |
| 4 | 700-40-6684-06 | Прокладка | |
| 5 | 415119 | Хомутик | |
| 6 | 5001-10-3 | Кожух | |
| 6 | 5001-10-3-20 | Кожух | |
| 7 | 3501-10-53 | Кожух | |
| 7 | 3501-10-53-20 | Кожух | |
| 8 | 700-40-6695 | Кольцо | |
| 9 | 3501-10-15 | Кожух защитный | |
| 9 | 3501-10-15-20 | Кожух защитный | |
| 10 | 700-40-6684-07 | Прокладка | |
| 11 | 700-41-3310 | Хомутик | |
| 12 | 400195 | Колпачок | |
| 13 | 700-40-5607-01 | Наконечник | |
| 14 | 5001-10-126СП | Жгут | |
| 14 | 5001-10-126-20СП | Жгут | |
| 15 | 3501-10-48 | Кожух защитный | |
| 15 | 3501-10-48-20 | Кожух защитный | |
| 16 | 415090 | Хомутик | |
| 17 | 700-40-3141 | Кольцо | |
| 18 | Винт В.М5-6gх35.58.016 ГОСТ 17475-80 | Винт В.М5-6gх35.58.016 ГОСТ 17475-80 | |
| 18 | Винт В.М5-6gх35.58.026 ГОСТ 17475-80 | Винт В.М5-6gх35.58.026 ГОСТ 17475-80 | |
| 19 | Гайка М5.7Н.6.016 ГОСТ 5927-70 | Гайка М5.7Н.6.016 ГОСТ 5927-70 | |
| 19 | Гайка М5.7Н.6.026 ГОСТ 5927-70 | Гайка М5.7Н.6.026 ГОСТ 5927-70 | |
| 20 | Шайба 5.65Г.019 ГОСТ 6402-70 | Шайба 5.65Г.019 ГОСТ 6402-70 | |
| 20 | Шайба 5.65Г.0221 ГОСТ 6402-70 | Шайба 5.65Г.0221 ГОСТ 6402-70 | |
| 21 | 310080 | Шайба 5.01.10.019 ГОСТ 11371-78 | |
| 21 | 310080-20 | Шайба 5.01.10.0221 ГОСТ 11371-78 | |
| 22 | С313 | Сигнал звуковой безрупорный ТУ 37.003.688-75 | |
| 22 | С313-Э | Сигнал звуковой безрупорный ТУ 37.003.688-75 | |
| 23 | 46-10-546-СП | Провод | |
| 23 | 46-10-546-20-СП | Провод | |
| 24 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 24 | Болт М8-6gх16.88.35.029 ГОСТ 7796-70 | Болт М8-6gх16.88.35.029 ГОСТ 7796-70 |
