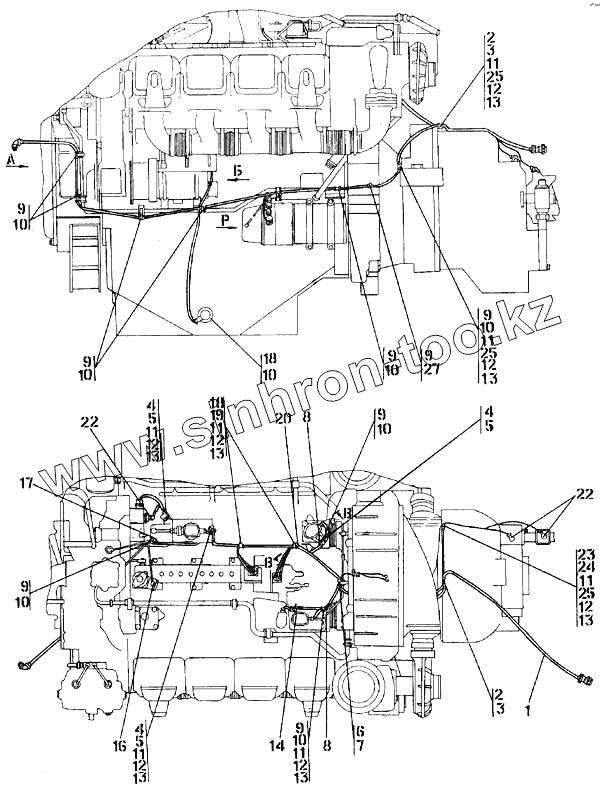

Каталог запасных частей к технике: Промтрактор Т-50.01. Электрооборудование двигателя
1
1
2
2
3
3
4
4
4
5
5
5
6
7
8
8
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
12
12
12
12
12
12
12
13
13
13
13
13
13
13
14
16
17
17
18
18
19
20
20
22
22
23
24
25
25
25
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5001-10-16СП | 5001-10-16СП | Электрооборудование двигателя | |
| 1 | 5001-10-116СП | Жгут | |
| 1 | 5001-10-116-20СП | Жгут | |
| 2 | 700-40-6684-02 | Прокладка | |
| 3 | 700-41-2548 | Хомутик | |
| 4 | 415119 | Хомутик | |
| 5 | 700-40-6684-06 | Прокладка | |
| 6 | 700-40-6684-03 | Прокладка | |
| 7 | 700-41-3307 | Хомутик | |
| 8 | 404-10-180-09-СП | Провод | |
| 9 | 700-40-6684-05 | Прокладка | |
| 10 | 700-41-2866 | Хомут | |
| 11 | Болт М8-6gх16.88.35 029 ГОСТ 7796-70 | Болт М8-6gх16.88.35 029 ГОСТ 7796-70 | |
| 11 | Болт М8-6gх16.88.35. 019 ГОСТ 7796-70 | Болт М8-6gх16.88.35. 019 ГОСТ 7796-70 | |
| 12 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | |
| 12 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | |
| 13 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 13 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 14 | 404-10-180-85-СП | Провод | |
| 16 | Чехол 001 1592739 | Чехол 001 1592739 | |
| 17 | 404-10-11СП | Провод | |
| 17 | 404-10-11-20СП | Провод | |
| 18 | 700-40-6684-04 | Прокладка | |
| 19 | 700-41-3179 | Хомутик | |
| 20 | 404-10-180-61-СП | Провод | |
| 20 | 404-10-2180-61-20СП | Провод | |
| 22 | 700-40-5606 | Наконечник | |
| 23 | 700-40-6684-07 | Прокладка | |
| 24 | 700-41-3312 | Хомутик | |
| 25 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | |
| 25 | Гайка М8-7Н.6.029 ГОСТ 5915-70 | Гайка М8-7Н.6.029 ГОСТ 5915-70 | |
| 27 | 700-41-3310 | Хомутик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
