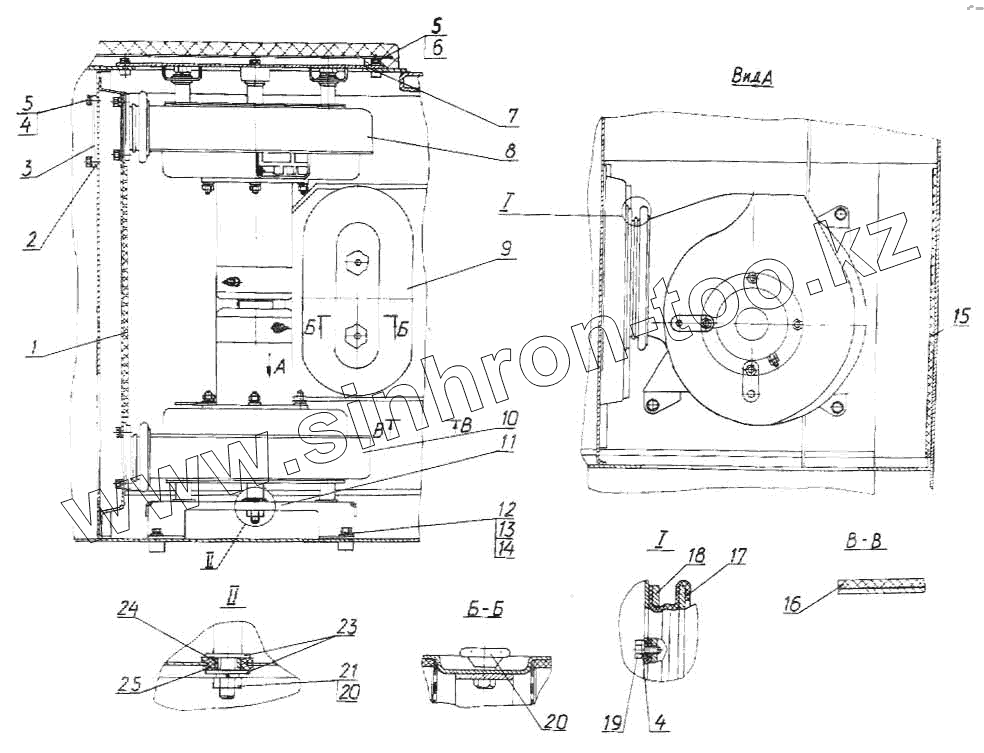

Каталог запасных частей к технике: Промтрактор Т-500. Установка вентиляторов кабины
1
2
2
3
3
4
4
4
5
5
5
5
6
6
7
7
8
8
8
9
9
10
10
10
10
11
11
12
12
13
13
14
14
15
17
18
18
19
19
20
20
21
23
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 25.01-57-2-10-СП | 25.01-57-2-10-СП | Установка вентиляторов кабины | |
| 25.01-57-2-20-СП | 25.01-57-2-20-СП | Установка вентиляторов кабины | |
| 25.01-57-2-СП | 25.01-57-2-СП | Установка вентиляторов кабины | |
| 1 | 500136 | Лист | |
| 2 | 400295 | Прокладка | |
| 2 | 400295-20 | Проставка | |
| 3 | 401-24-269 | Крышка | |
| 3 | 401-24-269-20 | Крышка | |
| 4 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 4 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 5 | Болт М6-6gх16.88.35.029 ГОСТ 7798-70 | Болт М6-6gх16.88.35.029 ГОСТ 7798-70 | |
| 5 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 | |
| 6 | 310120 | Шайба 6.01.08кп.019 ГОСТ 6958-78 | |
| 6 | 310120-20 | Шайба 6.01.08кп.0221 ГОСТ 6958-78 | |
| 7 | 25.01-57-102-СП | Крышка | |
| 7 | 25.01-57-102-20-СП | Крышка | |
| 8 | 25.01-57-101-СП | Вентилятор | |
| 8 | 25.01-57-101-10-СП | Вентилятор | |
| 8 | 25.01-57-101-20-СП | Вентилятор | |
| 9 | 401-57-105-СП | Кассета | |
| 9 | 401-57-105-20-СП | Кассета | |
| 10 | 500134 | Лист | |
| 10 | 25.01-57-101-01-20-СП | Вентилятор | |
| 10 | 25.01-57-101-01-СП | Вентилятор | |
| 10 | 25.01-57-101-01-10-СП | Вентилятор | |
| 11 | 401-57-4 | Проставка | |
| 11 | 401-57-4-20 | Проставка | |
| 12 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 12 | Болт М8-6gх16.88.35.029 ГОСТ 7796-70 | Болт М8-6gх16.88.35.029 ГОСТ 7796-70 | |
| 13 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | |
| 13 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | |
| 14 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 14 | 310140-20 | Шайба 8.01.10.0221 ГОСТ 6958-78 | |
| 15 | 500135 | Лист | |
| 17 | 700-40-6735 | Чехол | |
| 18 | 25.01-57-105-20-СП | Фланец | |
| 18 | 25.01-57-105-СП | Фланец | |
| 19 | Гайка М6-7Н.6.019 ГОСТ 5915-70 | Гайка М6-7Н.6.019 ГОСТ 5915-70 | |
| 19 | Гайка М6-7Н.6.029 ГОСТ 5915-70 | Гайка М6-7Н.6.029 ГОСТ 5915-70 | |
| 20 | 70-99-110СП | Гайка специальная | |
| 21 | Шайба 10.0Т.65Г.019 ГОСТ 6402-70 | Шайба 10.0Т.65Г.019 ГОСТ 6402-70 | |
| 21 | Шайба 10.0Т.65Г.0221 ГОСТ 6402-70 | Шайба 10.0Т.65Г.0221 ГОСТ 6402-70 | |
| 22 | Гайка М10-7Н.6.019 ГОСТ 5915-70 | Гайка М10-7Н.6.019 ГОСТ 5915-70 | |
| 22 | Гайка М10-7Н.6.029 ГОСТ 5915-70 | Гайка М10-7Н.6.029 ГОСТ 5915-70 | |
| 23 | 25.01-57-6 | Шайба | |
| 23 | 25.01-57-6-20 | Шайба | |
| 24 | 25.01-57-7 | Втулка | |
| 24 | 25.01-57-7-20 | Втулка | |
| 25 | 700-40-6736 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
