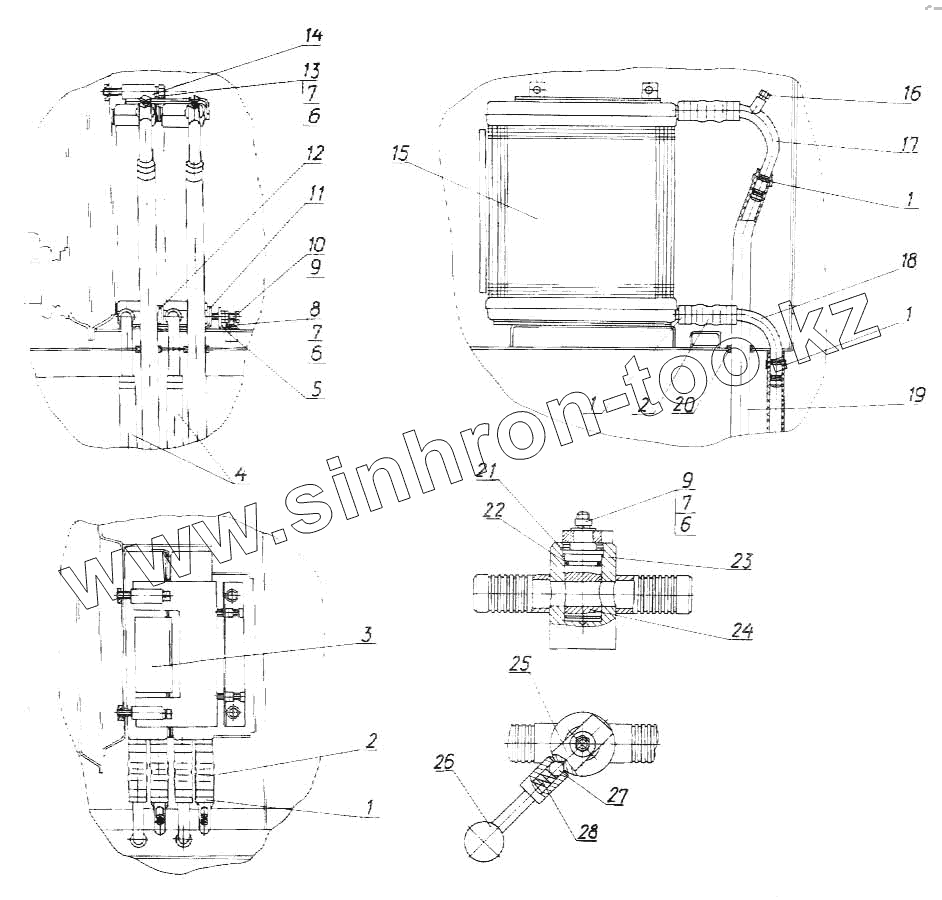

Каталог запасных частей к технике: Промтрактор Т-500. Установка обогревателя на полу трактора. Кран
1
1
1
1
2
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
6
7
7
7
7
8
8
9
9
9
10
10
11
11
11
12
12
12
13
13
14
14
15
16
16
16
17
17
17
18
18
18
19
19
19
20
21
22
23
23
23
24
25
25
26
26
27
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 404-47-109-10-СП | 404-47-109-10-СП | Кран | |
| 404-47-109-СП | 404-47-109-СП | Кран | |
| 404-47-99-20-СП | 404-47-99-20-СП | Установка обогревателя кабины на полу трактора | |
| 404-47-99-10-СП | 404-47-99-10-СП | Установка обогревателя кабины на полу трактора | |
| 404-47-109-20-СП | 404-47-109-20-СП | Кран | |
| 404-47-99-СП | 404-47-99-СП | Установка обогревателя кабины на полу трактора | |
| 1 | 415190-02СП | Хомут | |
| 2 | 460140 | Рукав | |
| 2 | 404-47-39 | Рукав | |
| 2 | 404-47-40 | Рукав | |
| 3 | 404-47-121-СП | Пластина | |
| 3 | 404-47-121-10-СП | Пластина | |
| 3 | 404-47-121-20-СП | Пластина | |
| 4 | 460155 | Рукав | |
| 4 | 404-47-47 | Рукав | |
| 4 | 404-47-48 | Рукав | |
| 5 | 404-47-112-СП | Уголок | |
| 5 | 404-47-112-10-СП | Уголок | |
| 5 | 404-47-112-20-СП | Уголок | |
| 6 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 6 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 7 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | |
| 7 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | |
| 8 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 8 | Болт М8-6gх16.88.35.029 ГОСТ 7796-70 | Болт М8-6gх16.88.35.029 ГОСТ 7796-70 | |
| 9 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | |
| 9 | Гайка М8-7Н.6.029 ГОСТ 5915-70 | Гайка М8-7Н.6.029 ГОСТ 5915-70 | |
| 10 | Болт М8-6gх30.30.88.35.019 ГОСТ 7796-70 | Болт М8-6gх30.30.88.35.019 ГОСТ 7796-70 | |
| 10 | Болт М8-6gх30.30.88.35.029 ГОСТ 7796-70 | Болт М8-6gх30.30.88.35.029 ГОСТ 7796-70 | |
| 11 | 404-47-113-СП | Уголок | |
| 11 | 404-47-113-10-СП | Уголок | |
| 11 | 404-47-113-20-СП | Уголок | |
| 12 | 404-47-119-20-СП | Пластина | |
| 12 | 404-47-119-10-СП | Пластина | |
| 12 | 404-47-119-СП | Пластина | |
| 13 | Болт М8-6gх70.58.019 ГОСТ 7795-70 | Болт М8-6gх70.58.019 ГОСТ 7795-70 | |
| 13 | Болт М8-6gх70.58.029 ГОСТ 7795-70 | Болт М8-6gх70.58.029 ГОСТ 7795-70 | |
| 14 | 404-47-114-СП | Кронштейн | |
| 14 | 404-47-114-20-СП | Кронштейн | |
| 15 | ОТ.6.14.010-2 | Радиатор отопителя | |
| 16 | 375131 | Пробка | |
| 16 | 375131-10 | Пробка | |
| 16 | 375131-20 | Пробка | |
| 17 | 404-47-117-СП | Трубка | |
| 17 | 404-47-117-10-СП | Трубка | |
| 17 | 404-47-117-20-СП | Трубка | |
| 18 | 404-47-120-СП | Трубка | |
| 18 | 404-47-120-10-СП | Трубка | |
| 18 | 404-47-120-20-СП | Трубка | |
| 19 | 404-47-42 | Рукав | |
| 19 | 404-47-41 | Рукав | |
| 19 | 460141 | Рукав | |
| 20 | 700-40-6682 | Кольцо | |
| 21 | 700-58-2406 | Кольцо С28Ц9Хр ГОСТ 13943-86 | |
| 22 | 020-025-30-2-3 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 23 | 404-47-107-СП | Корпус | |
| 23 | 404-47-107-10-СП | Корпус | |
| 23 | 404-47-107-20-СП | Корпус | |
| 24 | 404-47-18 | Распределитель | |
| 25 | 404-47-108-СП | Ручка | |
| 25 | 404-47-108-20-СП | Ручка | |
| 26 | 409474-001-03 | Ручка | |
| 26 | 409474-001-03-Т | Ручка | |
| 27 | Б10-100 | Шарик ГОСТ 3722-81 | |
| 28 | А21211 | Пружина | |
| 28 | А21211-10 | Пружина | |
| 28 | А21211-20 | Пружина |
