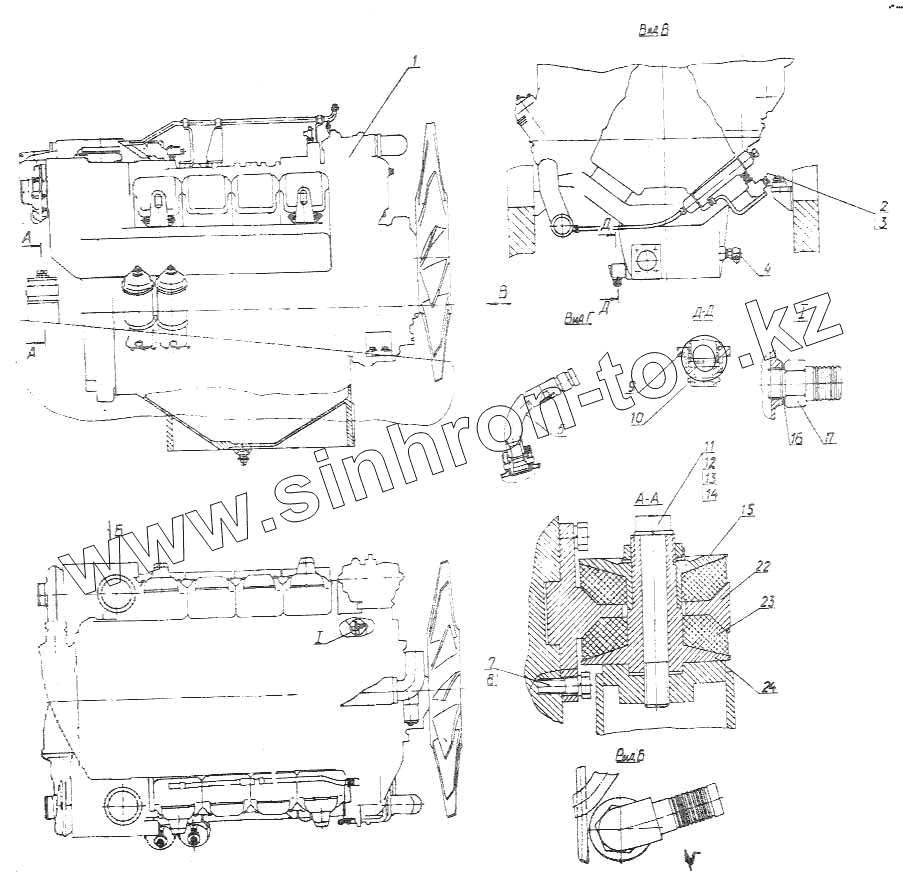

Каталог запасных частей к технике: Промтрактор Т-500. Установка двигателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
5
7
7
8
8
9
9
10
11
11
12
12
13
13
14
14
15
15
16
17
17
22
22
23
24
24
Позиция на иллюстрации Заводской номер детали Название детали
401-01-3-10-СП 401-01-3-10-СП Установка двигателя
401-01-3-СП 401-01-3-СП Установка двигателя
401-01-3-20-СП 401-01-3-20-СП Установка двигателя
1 Дизель 8 V0700П (8V396ТС4)УХЛ Дизель 8 V0700П (8V396ТС4)УХЛ
2 280820 Болт 3М24х2-6gх55.109.40Х019 ГОСТ 7796-70
2 280820-20 Болт 3М24х2-6gх55.109.40Х019 ГОСТ 7796-70
3 Проволока КС 1,6 ГОСТ 792-67 Проволока КС 1,6 ГОСТ 792-67
4 Терморегулятор 0005354901 Терморегулятор 0005354901
5 404-60-162СП Трубопровод
5 404-60-162-20СП Трубопровод
7 280544 Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70
7 280544-23 Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70
8 Шайба 16.0Т.65Г.019 ГОСТ 6402-70 Шайба 16.0Т.65Г.019 ГОСТ 6402-70
8 Шайба 16.0Т.65Г.0221 ГОСТ 6402-70 Шайба 16.0Т.65Г.0221 ГОСТ 6402-70
9 404-01-11 Переходник
9 404-01-11-20 Переходник
10 700-32-2170 Штифт
11 280890 Болт М24х2-6gх160.88.40Х019 ГОСТ 7795-70
11 280890-20 Болт М24х2-6gх160.88.40Х029 ГОСТ 7795-70
12 Шайба 24Т.65Г.019 ГОСТ 6402-70 Шайба 24Т.65Г.019 ГОСТ 6402-70
12 Шайба 24Т.65Г.0221 ГОСТ 6402-70 Шайба 24Т.65Г.0221 ГОСТ 6402-70
13 305485 Гайка
13 305485-20 Гайка
14 700-31-2528 Шайба
14 700-31-2528-20 Шайба
15 25.01-20-26-20 Прижим
15 25.01-20-26 Прижим
16 585310 Кольцо уплотнительное
17 404-01-19 Штуцер
17 404-01-19-20 Штуцер
22 25.01-20-24-20 Опора
22 25.01-20-24 Спора
23 400224 Амортизатор
24 25.01-20-25 Упор
24 25.01-20-25-20 Упор
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
