Каталог запасных частей к технике: Промтрактор Т-500. Системе охлаждения двигателя и трансмиссии
1
1
2
2
3
3
4
4
4
5
5
6
6
7
7
8
8
9
9
9
9
10
10
10
11
11
11
12
12
13
13
14
14
15
15

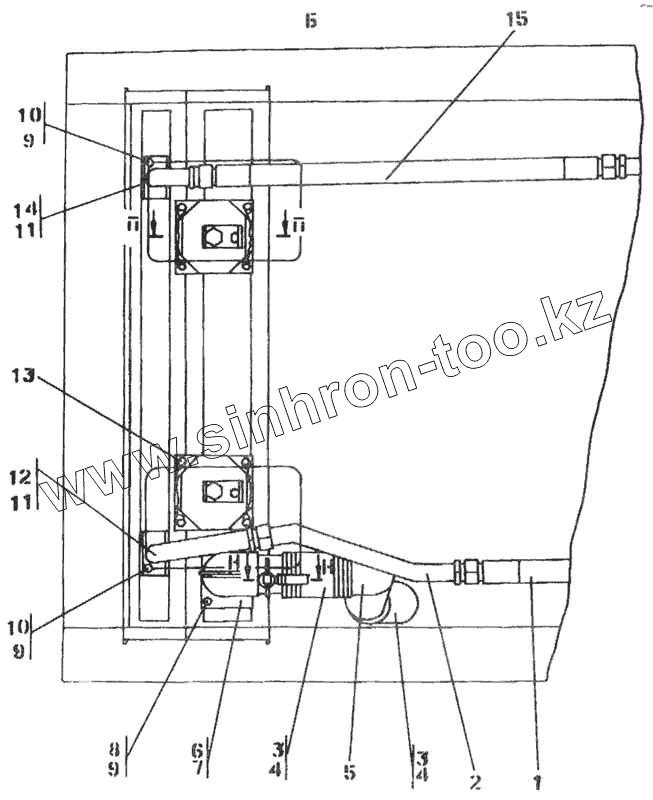

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 46-60-392-06-20СП | Рукав | |
| 1 | 46-60-332-06СП | Рукав | |
| 2 | 404-60-351СП | Трубопровод | |
| 2 | 404-60-351-20СП | Трубопровод | |
| 3 | Хомут стяжной червячный 1115-2-У-01 ПО 4.435.001 ТУ | Хомут стяжной червячный 1115-2-У-01 ПО 4.435.001 ТУ | |
| 4 | 461901-06 | Рукав | |
| 4 | 461901-06-20 | Рукав | |
| 5 | 404-60-354СП | Трубопровод | |
| 5 | 404-60-354-20СП | Трубопровод | |
| 6 | 404-60-355СП | Патрубок | |
| 6 | 404-60-355-20СП | Патрубок | |
| 7 | 450132 | Прокладка | |
| 7 | 450132-20 | Прокладка | |
| 8 | 280348-20 | Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70 | |
| 8 | 280348 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 9 | Шайба 12.0Т.65Г.019 ГОСТ 6402-70 | Шайба 12.0Т.65Г.019 ГОСТ 6402-70 | |
| 9 | Шайба 12.0Т.65Г.0221 ГОСТ 6402-70 | Шайба 12.0Т.65Г.0221 ГОСТ 6402-70 | |
| 10 | Болт М12х1,25-6gх30.88.35.019 ГОСТ 7796-70 | Болт М12х1,25-6gх30.88.35.019 ГОСТ 7796-70 | |
| 10 | Болт М12х1,25-6gх30.88.35.029 ГОСТ 7796-70 | Болт М12х1,25-6gх30.88.35.029 ГОСТ 7796-70 | |
| 11 | 450057 | Прокладка | |
| 11 | 450057-20 | Прокладка | |
| 12 | 404-60-352СП | Патрубок | |
| 12 | 404-60-352-20СП | Патрубок | |
| 13 | 285355 | Болт | |
| 13 | 285355-20 | Болт | |
| 14 | 404-60-353СП | Патрубок | |
| 14 | 404-60-353-20СП | Патрубок | |
| 15 | 46-60-392-07СП | Рукав | |
| 15 | 46-60-392-07-20СП | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
