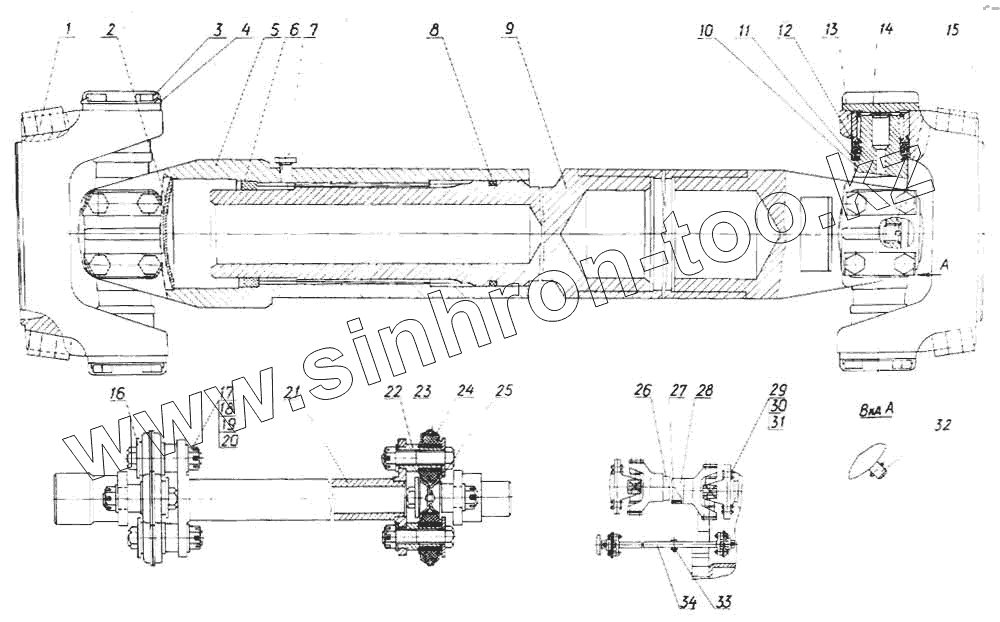

Каталог запасных частей к технике: Промтрактор Т-500. Передачи карданные
1
2
2
2
3
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
15
15
16
16
17
17
18
18
19
19
20
21
21
22
22
23
24
25
25
26
26
26
28
29
29
30
30
31
31
32
32
33
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 25-49-136-20-СП | 25-49-136-20-СП | Головка кардана | |
| 25-49-136-СП | 25-49-136-СП | Головка кардана | |
| 401-49-3-20-СП | 401-49-3-20-СП | Передачи карданные | |
| 401-49-3-СП | 401-49-3-СП | Передачи карданные | |
| 401-49-3-10-СП | 401-49-3-10-СП | Передачи карданные | |
| 1 | 515340 | Бонка | |
| 2 | 370910 | Заглушка 95-08кп ГОСТ 3111-81 | |
| 2 | 370910-10 | Заглушка 95-08кп ГОСТ 3111-81 | |
| 2 | 370910-20 | Заглушка 95-08кп ГОСТ 3111-81 | |
| 3 | Болт М12х1,25-6gх25.88.35.019 ГОСТ 7796-70 | Болт М12х1,25-6gх25.88.35.019 ГОСТ 7796-70 | |
| 3 | Болт М12х1,25-6gх25.88.35.029 ГОСТ 7796-70 | Болт М12х1,25-6gх25.88.35.029 ГОСТ 7796-70 | |
| 4 | 700-31-2545 | Пластина стопорная | |
| 5 | 46-49-133-СП | Муфта | |
| 5 | 46-49-133-10-СП | Муфта | |
| 5 | 46-49-133-20-СП | Муфта | |
| 6 | 25-49-7 | Кольцо | |
| 7 | 370140-08 | Пробка КГ 1/8" 20.089 ТУ 23.1.506-91 | |
| 8 | 080-090-58-2-3 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 9 | 401-49-13-105-СП | Вал | |
| 10 | 25-49-46 | Крестовина | |
| 11 | 700-40-6934-СП | Уплотнение | |
| 12 | 804707К3С10 | Подшипник | |
| 13 | 25-49-62 | Фланец | |
| 14 | 46-49-33 | Крышка | |
| 15 | 700-37-2171 | Пробка 3КГ 3/8".45.019 ТУ 23.1.506-91 | |
| 15 | 700-31-2171-20 | Пробка 4-КГ 3/8" 45.029 | |
| 16 | 310230 | Шайба 12.01.08кп.019 ГОСТ 6958-78 | |
| 16 | 310230-20 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 | |
| 17 | 280374-20 | Болт 2М12х1,25-6gх55.35.109.40Х029 ГОСТ 7795-70 | |
| 17 | 280374 | Болт 2М12х1,25-6gх55.35.109.40Х019 ГОСТ 7795-70 | |
| 18 | 300230 | Гайка М12х1,25-6Н.04.019 ГОСТ 5935-73 | |
| 18 | 300230-20 | Гайка М12х1,25-6Н.04.029 ГОСТ 5935-73 | |
| 19 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 19 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 20 | Шплинт 3,2х18.019 ГОСТ 397-79 | Шплинт 3,2х18.019 ГОСТ 397-79 | |
| 21 | 401-49-106-СП | Вал | |
| 21 | 401-49-106-20-СП | Вал | |
| 22 | 25-49-55 | Втулка | |
| 22 | 25-49-55-20 | Втулка | |
| 23 | 700-40-5313-СП | Втулка | |
| 24 | 25-49-53 | Диск | |
| 25 | 365350 | Заклепка | |
| 25 | 365350-20 | Заклепка | |
| 26 | 401-49-12-10-СП | Передача карданная | |
| 26 | 401-49-12-20-СП | Передача карданная | |
| 26 | 401-49-12-СП | Передача карданная | |
| 28 | 46-49-77 | Муфта | |
| 29 | 700-28-2408 | Болт | |
| 29 | 700-28-2408-20 | Болт | |
| 30 | 305250 | Гайка М16х1,5 ГОСТ 5915-70 | |
| 30 | 305250-20 | Гайка М16х1,5 ГОСТ 5915-70 | |
| 31 | 700-31-2346 | Пластина стопорная | |
| 31 | 700-31-2346-20 | Пластина стопорная | |
| 32 | 700-41-2151-СП | Масленка | |
| 32 | 700-41-2151-20-СП | Масленка | |
| 33 | 700-28-2271 | Болт | |
| 33 | 730-28-2271-20 | Болт | |
| 34 | 401-49-13-СП | Передача карданная | |
| 34 | 401-49-13-20-СП | Передача карданная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
