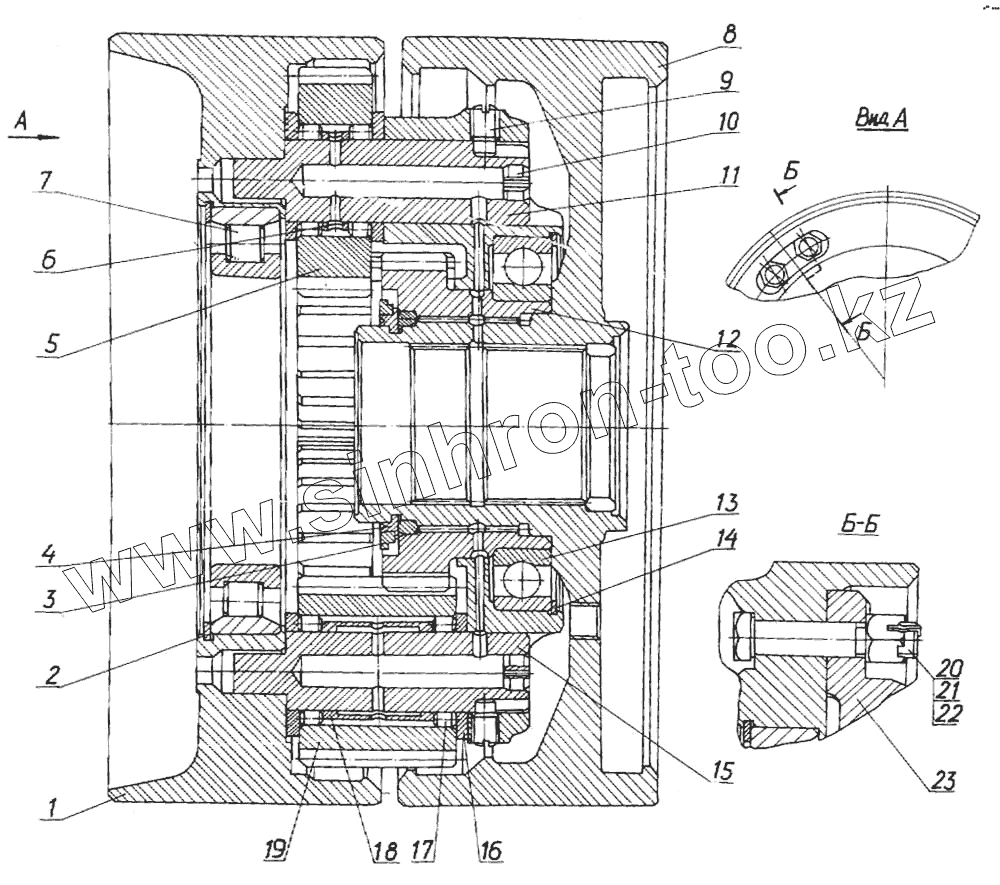

Каталог запасных частей к технике: Промтрактор Т-500. Механизм реверса
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 47-12-135-20-СП | 47-12-135-20-СП | Механизм реверса | |
| 47-12-135-СП | 47-12-135-СП | Механизм реверса | |
| 1 | 46-12-96 | Тормоз | |
| 2 | 700-58-2396 | Кольцо С240 ГОСТ 13941-86 | |
| 3 | 25-12-12 | Кольцо | |
| 4 | 25-12-11 | Кольцо | |
| 5 | 25-12-78 | Шестерня | |
| 6 | 25-12-209 | Втулка | |
| 7 | 90-2132М | Подшипник ГОСТ 8328-75 | |
| 8 | 25-12-112-СП | Барабан | |
| 9 | 700-35-2092 | Винт | |
| 10 | 700-32-2126 | Штифт | |
| 11 | 25-12-213 | Ось сателлита | |
| 12 | 25-12-113-СП | Шестерня | |
| 13 | 128 ГОСТ 8338-75 | Подшипник | |
| 14 | 700-58-2096 | Кольцо С210 ГОСТ 13941-86 | |
| 15 | 25-12-212 | Ось сателлита | |
| 16 | 25-12-211 | Кольцо упорное | |
| 17 | 46 9218 0740 | Ролик 8х12 ПРД | |
| 18 | 25-12-208 | Втулка | |
| 19 | 25-12-67 | Шестерня | |
| 20 | 700-28-2156 | Болт | |
| 21 | 300335 | Гайка М20х1,5-6Н.8.019 ГОСТ 2528-73 | |
| 22 | Шплинт 4х36.019 ГОСТ 397-76 | Шплинт 4х36.019 ГОСТ 397-76 | |
| 23 | 46-12-97 | Водило | |
| 23 | 46-12-97-20 | Водило |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
