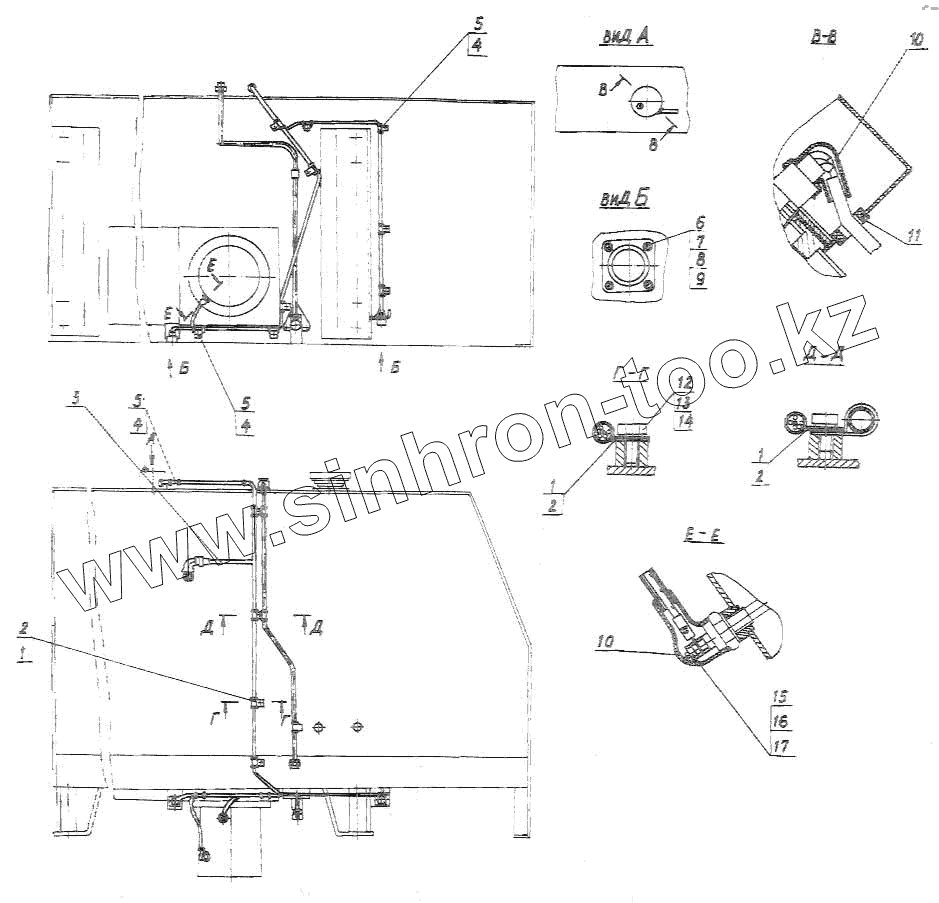

Каталог запасных частей к технике: Промтрактор Т-500. Электрооборудование топливного бака
1
1
1
2
2
2
3
3
4
4
4
5
5
5
6
6
7
7
8
8
9
9
10
10
11
12
12
13
13
14
14
15
15
16
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 404-10-20-20-СП | 404-10-20-20-СП | Электрооборудование топливного бака | |
| 404-10-20-СП | 404-10-20-СП | Электрооборудование топливного бака | |
| 1 | 700-40-6684-06 | Прокладка | |
| 2 | 415119 | Хомутик | |
| 3 | 404-10-178-СП | Жгут | |
| 3 | 404-10-178-20-СП | Жгут | |
| 4 | 700-41-3310 | Хомутик | |
| 5 | 700-40-6684-27 | Прокладка | |
| 6 | Винт ВМ3-6gх10.58С.016 ГОСТ 17473-80 | Винт ВМ3-6gх10.58С.016 ГОСТ 17473-80 | |
| 6 | Винт ВМ3-6gх10.58С.026 ГОСТ 17473-80 | Винт ВМ3-6gх10.58С.026 ГОСТ 17473-80 | |
| 7 | Гайка М3-7Н.6.016 ГОСТ 5927-70 | Гайка М3-7Н.6.016 ГОСТ 5927-70 | |
| 7 | Гайка М3-7Н.6.026 ГОСТ 5927-70 | Гайка М3-7Н.6.026 ГОСТ 5927-70 | |
| 8 | Шайба 3.65Г.019 ГОСТ 6402-70 | Шайба 3.65Г.019 ГОСТ 6402-70 | |
| 8 | Шайба 3.65Г.0221 ГОСТ 6402-70 | Шайба 3.65Г.0221 ГОСТ 6402-70 | |
| 9 | 310020-20 | Шайба 3.01.08кп.0221 ГОСТ 6402-70 | |
| 9 | 310020 | Шайба 3.01.08кп.019 ГОСТ 11371-78 | |
| 10 | 700-40-5607 | Наконечник | |
| 11 | 700-40-6695 | Кольцо | |
| 12 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 12 | Болт М8-6gх16.88.35.029 ГОСТ 7796-70 | Болт М8-6gх16.88.35.029 ГОСТ 7796-70 | |
| 13 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | |
| 13 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | |
| 14 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 14 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 15 | Гайка М5-7Н.6.016 ГОСТ 5927-70 | Гайка М5-7Н.6.016 ГОСТ 5927-70 | |
| 15 | Гайка М5-7Н.6.026 ГОСТ 5927-70 | Гайка М5-7Н.6.026 ГОСТ 5927-70 | |
| 16 | Шайба 5.65Г.019 ГОСТ 6402-70 | Шайба 5.65Г.019 ГОСТ 6402-70 | |
| 16 | Шайба 5.65Г.0221 ГОСТ 6402-70 | Шайба 5.65Г.0221 ГОСТ 6402-70 | |
| 17 | 310080 | Шайба 5.01.10.019 ГОСТ 11371-78 | |
| 17 | 310080-20 | Шайба 5.01.10.0221 ГОСТ 11371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
