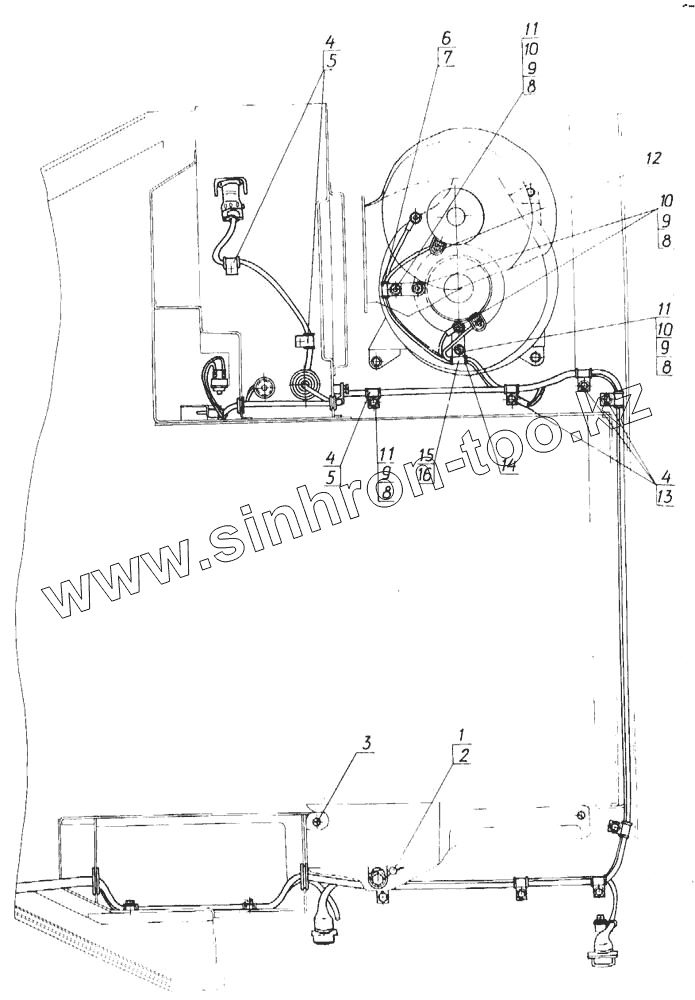

Каталог запасных частей к технике: Промтрактор Т-500. Электрооборудование пола кабины
1
2
3
3
4
4
4
5
5
6
7
8
8
8
8
8
9
9
9
9
9
10
10
10
10
11
11
11
11
12
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 10/6,5 | Пломба | |
| 2 | Проволока 0,6-0-4 ГОСТ 3282-74 | Проволока 0,6-0-4 ГОСТ 3282-74 | |
| 3 | Винт ВМ6-6gх12.58.019 ГОСТ 17475-80 | Винт ВМ6-6gх12.58.019 ГОСТ 17475-80 | |
| 3 | Винт ВМ6-6gх12.58.029 ГОСТ 17475-80 | Винт ВМ6-6gх12.58.029 ГОСТ 17475-80 | |
| 4 | 700-40-6684-04 | Прокладка | |
| 5 | 700-41-2866 | Хомут | |
| 6 | 700-40-6684-07 | Прокладка | |
| 7 | 700-41-3310 | Хомутик | |
| 8 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 8 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 9 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | |
| 9 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | |
| 10 | Гайка М8-7Н.6.016 ГОСТ 5915-70 | Гайка М8-7Н.6.016 ГОСТ 5915-70 | |
| 10 | Гайка М8-7Н.6.026 ГОСТ 5915-70 | Гайка М8-7Н.6.026 ГОСТ 5915-70 | |
| 11 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 11 | Болт М8-6gх16.88.35.029 ГОСТ 7796-70 | Болт М8-6gх16.88.35.029 ГОСТ 7796-70 | |
| 12 | 700-40-5607 | Наконечник | |
| 13 | 700-41-3179 | Хомутик | |
| 14 | 400-10-7 | Планка | |
| 14 | 400-10-7-20 | Планка | |
| 15 | 415119 | Хомутик | |
| 16 | 700-40-6684-06 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
