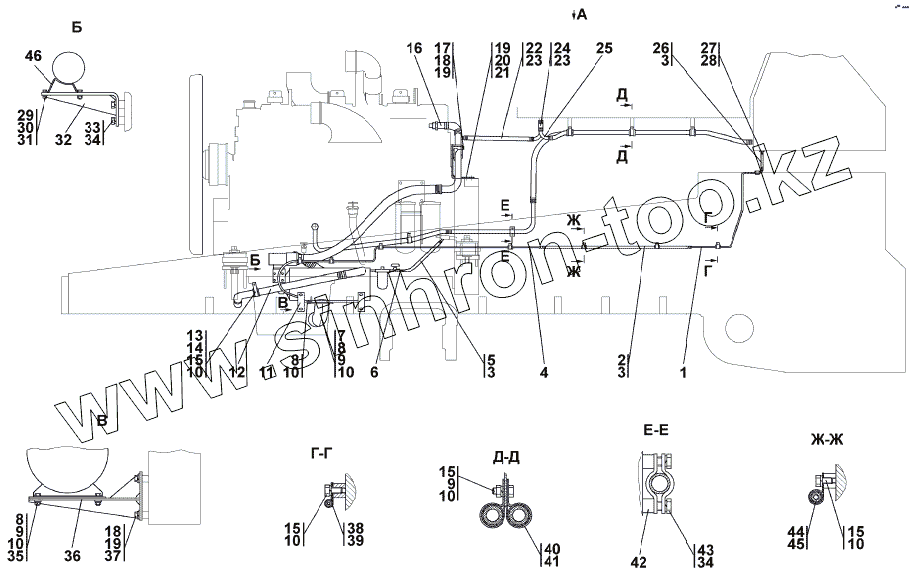

Каталог запасных частей к технике: Промтрактор Т-40.01К. 4006-43-1СП Установка системы подогрева
4006-43-1-20СП(SP)
4006-43-1СП(SP)
1
2
3
3
3
4
5
6
7
8
8
8
9
9
9
10
10
10
10
10
10
10
11
12
13
14
15
15
15
15
16
17
18
18
19
19
19
20
21
22
23
23
24
24
25
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
42
43
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4006-43-1-20СП(SP) | 4006-43-1-20СП(SP) | Установка системы подогрева | |
| 4006-43-1СП(SP) | 4006-43-1СП(SP) | Установка системы подогрева | |
| 1 | 4006-43-15СП(SP) | Топливопровод | |
| 2 | 46 0301-06 | Рукав | |
| 3 | DIN 3017-AL12-22/ 9С7-W2 | Шланговый хомут DIN 3017-AL12-22/ 9С7-W2 | |
| 4 | 4006-43-17CП(SP) | Топливопровод | |
| 5 | 2706-43-14СП(SP) | Рукав | |
| 6 | 2503-43-13СП(SP) | Переходник | |
| 7 | 4006-43-10СП(SP) | Газовод | |
| 8 | Болт М8-6gx25 | Болт М8-6gx25 | |
| 9 | Гайка М8 | Гайка М8 | |
| 10 | Шайба 8Т | Шайба 8Т | |
| 11 | 2503-43-11СП(SP) | Кронштейн | |
| 12 | 4006-43-14СП(SP) | Трубопровод | |
| 13 | 700-40-6684-01 | Прокладка | |
| 14 | 700-41-3186 | Хомутик | |
| 15 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 16 | 4006-43-1 | Переходник | |
| 17 | 2506-460-65-01 | Планка | |
| 18 | Болт М12x1,25-6gx25 | Болт М12x1,25-6gx25 | |
| 19 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 20 | 28 5003 | Болт | |
| 21 | 4006-43-18СП(SP) | Кронштейн | |
| 22 | 46 0601-19 | Рукав | |
| 23 | DIN 3017-AS20-32/12С7-W2 | Шланговый хомут DIN 3017-AS20-32/12С7-W2 | |
| 24 | 46 01601-01-20 | Рукав | |
| 24 | 46 01601-01 | Рукав | |
| 25 | 4002-43-15СП(SP) | Трубопровод | |
| 25 | 4002-43-15-20СП(SP) | Трубопровод | |
| 26 | 46 0301-12 | Рукав | |
| 27 | 4002-25-1 | Наконечник | |
| 28 | 007-011-25-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 29 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 30 | Гайка М6 | Гайка М6 | |
| 31 | Шайба 6Т | Шайба 6Т | |
| 32 | 4006-43-12СП | Кронштейн | |
| 33 | Болт М10-6gx20 | Болт М10-6gx20 | |
| 34 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 35 | 31 0150 | Шайба 8 ГОСТ 11371-78 | |
| 36 | 2503-43-155 | Плита | |
| 37 | 31 0210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 38 | 700-40-6684-15 | Прокладка | |
| 39 | 700-41-2866 | Хомут | |
| 40 | 41 5320 | Хомутик | |
| 41 | 700-40-6684-14 | Прокладка | |
| 42 | 2002-43-133 | Прижим | |
| 42 | 2002-43-133-20 | Прижим | |
| 43 | 28 0230 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 43 | 28 0230-20 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 44 | 700-40-6684-05 | Прокладка | |
| 45 | 700-41-2866 | Хомут | |
| 46 | 251371250001 | Кронштейн насоса 251371250001 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
