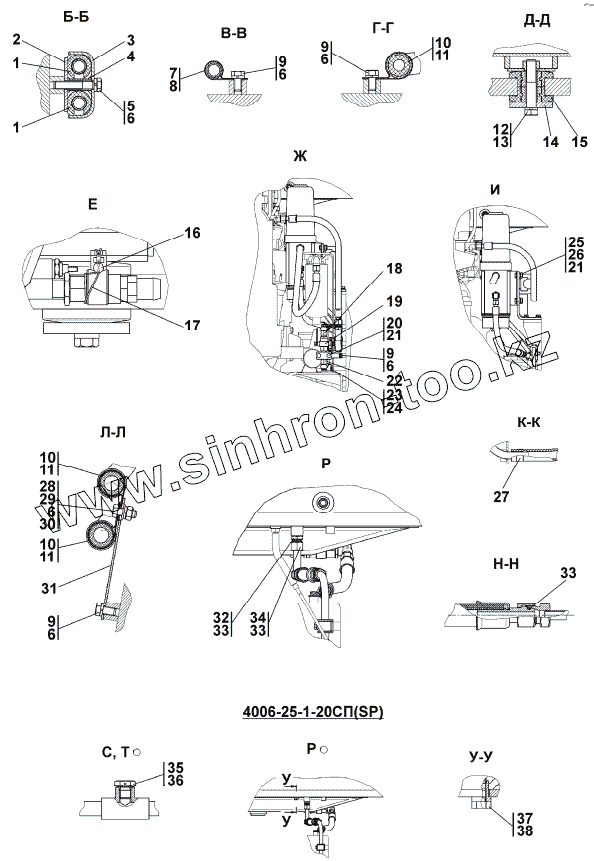

Каталог запасных частей к технике: Промтрактор Т-40.01К. 4006-25-1СП Установка топливного бака
4006-25-1-20СП(SP)
1
1
2
2
3
3
4
4
5
6
6
6
6
6
6
7
8
9
9
9
9
10
10
10
11
11
11
12
12
13
14
15
16
17
18
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
30
31
31
32
32
33
33
33
34
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4006-25-1-20СП(SP) | 4006-25-1-20СП(SP) | Установка топливного бака | |
| 1 | 40 0478 | Втулка | |
| 2 | 1102-25-13 | Пластина | |
| 2 | 1102-25-13-20 | Пластина | |
| 3 | 1102-25-12-20 | Накладка | |
| 3 | 1102-25-12 | Накладка | |
| 4 | 1102-25-16-20 | Втулка | |
| 4 | 1102-25-16 | Втулка | |
| 5 | Болт М8-6gx45 | Болт М8-6gx45 | |
| 6 | Шайба 8Т | Шайба 8Т | |
| 7 | 700-40-6684-05 | Прокладка | |
| 8 | 700-41-3179 | Хомутик | |
| 9 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 10 | 700-40-6684-14 | Прокладка | |
| 11 | 700-41 -2548 | Хомутик | |
| 12 | 28 0749-01 | Болт М20x1,5-6gx105 | |
| 12 | 28 0749-01-20 | Болт М20x1,5-6gx105 | |
| 13 | Шайба 20 ОТ | Шайба 20 ОТ | |
| 14 | 1101-25-36-01 | Накладка | |
| 15 | 2501-25-37СП(SP) | Амортизатор | |
| 16 | 2001-80-4 | Пломба свинцовая | |
| 17 | Проволока 1,6-О-С | Проволока 1,6-О-С | |
| 18 | 0602-54-3-01-20 | Переходник | |
| 18 | 0602-54-3-01 | Переходник | |
| 19 | 0,63/15 ЦИУР 49464 7001 | Кран шаровой 0,63/15 ЦИУР 49464 7001 | |
| 20 | Болт М12x1,25-6gx40 | Болт М12x1,25-6gx40 | |
| 21 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 22 | 0602-54-15-01 | Переходник | |
| 22 | 0602-54-15-01-20 | Переходник | |
| 23 | 700-40-6684-04 | Прокладка | |
| 24 | 41 5204 | Хомутик | |
| 25 | Болт М12x1,25-6gx25 | Болт М12x1,25-6gx25 | |
| 26 | Гайка М12x1,25 | Гайка М12x1,25 | |
| 27 | DIN 3017-AS20-32/ 12С7-W2 | Шланговый хомут DIN 3017-AS20-32/ 12С7-W2 | |
| 28 | Болт М8-6gx20 | Болт М8-6gx20 | |
| 29 | Гайка М8 | Гайка М8 | |
| 30 | 31 0150 | Шайба 8 ГОСТ 11371-78 | |
| 30 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 31 | 2502-43-103 | Пластина | |
| 31 | 2502-43-103-20 | Пластина | |
| 32 | 4001-25-27 | Наконечник | |
| 32 | 4001-25-27-20 | Наконечник | |
| 33 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 34 | 0602-28-25-01-20СП -20SP | Угольник | |
| 34 | 0602-28-25-01СП(SP) | Угольник | |
| 35 | 700-37-2077-20 | Пробка | |
| 36 | 12x16 МН 4152-62 | Кольцо 12x16 МН 4152-62 | |
| 37 | 37 5245-20 | Пробка | |
| 38 | 007-011-25-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
