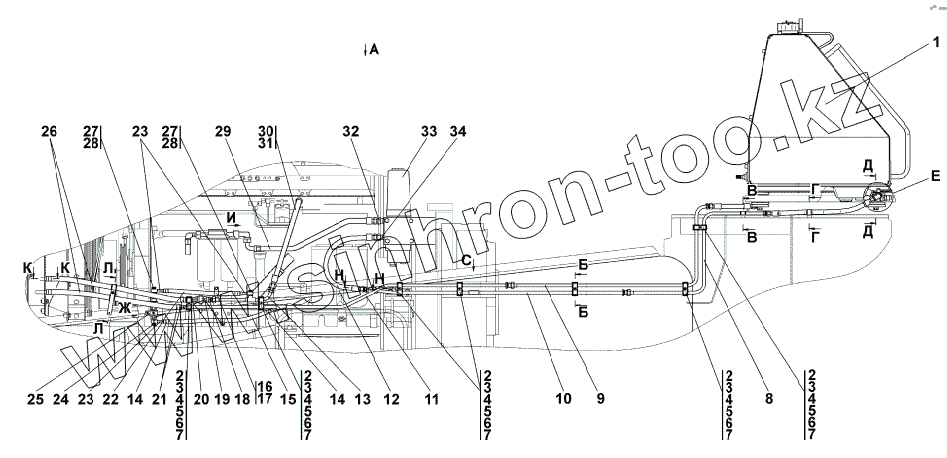

Каталог запасных частей к технике: Промтрактор Т-40.01К. 4006-25-1СП Установка топливного бака
1
1
2
2
2
2
2
2
3
3
3
3
3
3
4
4
4
4
4
4
5
5
5
5
5
6
6
6
6
6
7
7
7
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
18
19
20
20
21
22
22
23
23
23
24
24
25
25
26
26
27
27
27
28
28
29
30
30
31
32
32
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4006-25-1-20СП(SP) | 4006-25-1-20СП(SP) | Установка топливного бака | |
| 4006-25-1СП(SP) | 4006-25-1СП(SP) | Установка топливного бака | |
| 1 | 4001-25-10-20СП(SP) | Бак топливный | |
| 1 | 4001-25-10СП(SP) | Бак топливный | |
| 2 | 1102-25-12 | Накладка | |
| 2 | 1102-25-12-20 | Накладка | |
| 3 | 1102-25-13 | Пластина | |
| 3 | 1102-25-13-20 | Пластина | |
| 4 | 1102-25-16 | Втулка | |
| 4 | 1102-25-16-20 | Втулка | |
| 5 | 40 0478 | Втулка | |
| 6 | Болт М8-6gx45 | Болт М8-6gx45 | |
| 7 | Шайба 8Т | Шайба 8Т | |
| 8 | 4002-25-11СП(SP) | Трубопровод | |
| 8 | 4002-25-11-20СП(SP) | Трубопровод | |
| 9 | 4006-25-14-20СП(SP) | Трубопровод | |
| 9 | 4006-25-14СП(SP) | Трубопровод | |
| 10 | 4006-25-15СП(SP) | Трубопровод | |
| 10 | 4006-25-15-20СП(SP) | Трубопровод | |
| 11 | 4006-25-13СП(SP) | Трубопровод | |
| 11 | 4006-25-13-20СП(SP) | Трубопровод | |
| 12 | 404-26-213-01СП(SP) | Рукав диам.12 | |
| 12 | 404-26-213-01-20СП -20SP | Рукав диам.12 | |
| 13 | 4006-25-12СП(SP) | Трубопровод | |
| 13 | 4006-25-12-20СП(SP) | Трубопровод | |
| 14 | DIN 3017-AL1222/ 9С7-W2 | Шланговый хомут DIN 3017-AL1222/ 9С7-W2 | |
| 15 | 46 0501-25 | Рукав | |
| 15 | 46 0501-25-20 | Рукав | |
| 16 | 700-40-6684-04 | Прокладка | |
| 17 | 700-41-3307 | Хомутик | |
| 18 | 4006-25-4-20 | Штуцер | |
| 18 | 4006-25-4 | Штуцер | |
| 19 | 0,63/15 ЦИУР 49464 7001 | Кран шаровой 0,63/15 ЦИУР 49464 7001 | |
| 20 | 4006-25-5 | Наконечник | |
| 20 | 4006-25-5-20 | Наконечник | |
| 21 | DIN 3017-AS20-32/ 12С7-W2 | Шланговый хомут DIN 3017-AS20-32/ 12С7-W2 | |
| 22 | 46 0501-04 | Рукав | |
| 22 | 46 0501-04-20 | Рукав | |
| 23 | 2503-25-13СП(SP) | Трубопровод | |
| 23 | 2503-25-13-20СП(SP) | Трубопровод | |
| 24 | 0602-54-15-01К | Переходник | |
| 24 | 0602-54-15-01-20К | Переходник | |
| 25 | 2502-43-92СП(SP) | Кронштейн | |
| 25 | 2502-43-92-20СП(SP) | Кронштейн | |
| 26 | 46 0601-29 | Рукав | |
| 26 | 46 0601-29-20 | Рукав | |
| 27 | 41 5151 | Болт зажимной | |
| 27 | 41 5151-20 | Болт зажимной | |
| 28 | 12x16 МН4152-62 | Кольцо 12x16 МН4152-62 | |
| 29 | 4058175 | Шланг топливный (4058175) | |
| 30 | 312001-25-32СП(SP) | Рукав | |
| 30 | 312001-25-32-20СП -20SP | Рукав | |
| 31 | АК 10025SS | Рукав АК 10025SS | |
| 32 | 4006-25-3 | Штуцер | |
| 32 | 4006-25-3-20 | Штуцер | |
| 33 | ФВО FH23401 | Топливный фильтр водоотделитель ФВО FH23401 | |
| 34 | 4006-25-2 | Штуцер | |
| 34 | 4006-25-2-20 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
